Как подключить видеорегистратор к блоку предохранителей: пошаговая инструкция

Подключение видеорегистратора через прикуриватель — самый простой, но далеко не самый удобный способ. Провод висит, разъём занят, а главное — без парковочного режима устройство не сможет работать, когда двигатель выключен. Подключение к блоку предохранителей решает все эти проблемы: питание подаётся постоянно, провод полностью скрыт за обшивкой, а вы получаете доступ к парковочному режиму. Разберём по шагам, как подключить видеорегистратор к блоку предохранителей, как выполнить подключение самостоятельно, что для этого нужно и каких ошибок стоит избегать.

Правильная установка видеорегистратора

Какие видеорегистраторы можно подключить к блоку предохранителей

Подключение через блок предохранителей подходит практически для всех современных видеорегистраторов с питанием 5 В через USB или USB-C. Однако для работы парковочного режима устройство должно поддерживать его на программном уровне.

Если ваш регистратор не имеет парковочного режима, скрытая установка всё равно позволит избавиться от проводов и автоматически включать устройство вместе с зажиганием, но запись на стоянке работать не будет.

Что потребуется для подключения

Перед началом работы убедитесь, что у вас есть всё необходимое.

Комплект для скрытой установки (Hardware Kit). Это специальный кабель с понижающим преобразователем, который превращает 12 вольт бортовой сети в 5 вольт, необходимых регистратору. Обычно в комплекте три провода: жёлтый (постоянный плюс, VCC), красный (коммутируемый плюс, ACC) и чёрный (масса). Встроенный контроллер напряжения автоматически отключает питание, когда заряд автомобильного аккумулятора опускается ниже безопасного порога — обычно 11,8 или 12,0 В. Без этого контроллера регистратор может полностью разрядить АКБ за несколько дней стоянки.

Парковочный режим в видеорегистраторе

Разветвители предохранителей (add-a-circuit). Устройства, которые вставляются на место штатного предохранителя и позволяют подключить дополнительный провод, не нарушая целостность заводской проводки. При этом штатный предохранитель остаётся на своём месте и продолжает защищать родную цепь, а второй предохранитель защищает регистратор.

Перед покупкой разветвителей убедитесь, что они подходят под тип предохранителей вашего автомобиля. Наиболее распространены Mini, Low Profile Mini, Micro2, Standard (ATO) и JCASE. Неподходящий разветвитель установить не получится.

Предохранители. Вам понадобятся два дополнительных предохранителя номиналом 5-10 А для установки в разветвители.

Мультиметр или контрольная лампа. Для поиска нужных контактов в блоке предохранителей.

Инструменты. Пластиковая лопатка для работы с обшивкой, изолента или термоусадочные трубки, обжимные клещи, если провода нужно удлинять.

Шаг 1: Отключите аккумулятор

Первое и обязательное правило безопасности при любых работах с электрикой автомобиля — отключите минусовую клемму аккумулятора. Это предотвратит короткое замыкание при случайном касании проводов и защитит электронные блоки автомобиля.

Шаг 2: Найдите блок предохранителей

В большинстве автомобилей блок предохранителей расположен в салоне: со стороны водителя под панелью, в ногах пассажира, за бардачком или под ним. В некоторых моделях блок может быть в багажнике или под капотом. Точное расположение указано в инструкции к автомобилю.

Снимите крышку блока — под ней обычно наклеена схема с номерами и назначением предохранителей. Если схема не наклеена или непонятна, используйте мультиметр.

Шаг 3: Определите нужные контакты

Вам нужно найти два типа питания:

Постоянный плюс (VCC). Напряжение на этом контакте есть всегда, даже при выключенном зажигании. К нему подключается жёлтый провод. Подойдут предохранители аварийной сигнализации, подсветки салона, центрального замка.

Коммутируемый плюс (ACC). Напряжение появляется только при включении зажигания. К нему подключается красный провод. Подойдут предохранители прикуривателя, магнитолы, омывателя стекла.

Особенности автомобилей с системой Start-Stop

В некоторых автомобилях цепи ACC могут кратковременно отключаться при работе системы Start-Stop. Из-за этого отдельные модели видеорегистраторов могут перезагружаться при остановке двигателя на светофоре.

Если после установки наблюдаются перезагрузки регистратора, проверьте другие цепи ACC или изучите рекомендации производителя устройства.

Масса. Любой металлический болт, контактирующий с кузовом автомобиля. К нему подключается чёрный провод.

Проверьте каждый контакт мультиметром. Приложите чёрный щуп к массе, красный — к контакту предохранителя. Постоянный плюс покажет 12-14 В независимо от положения ключа зажигания. Коммутируемый плюс — 12-14 В только при включённом зажигании и ноль при выключенном.

Шаг 4: Установите разветвители

Извлеките выбранные штатные предохранители. Вставьте каждый разветвитель на место штатного предохранителя. В свободное гнездо разветвителя установите дополнительный предохранитель для регистратора. Обратите внимание на ориентацию разветвителя: входная цепь должна быть сверху, выходная — снизу.

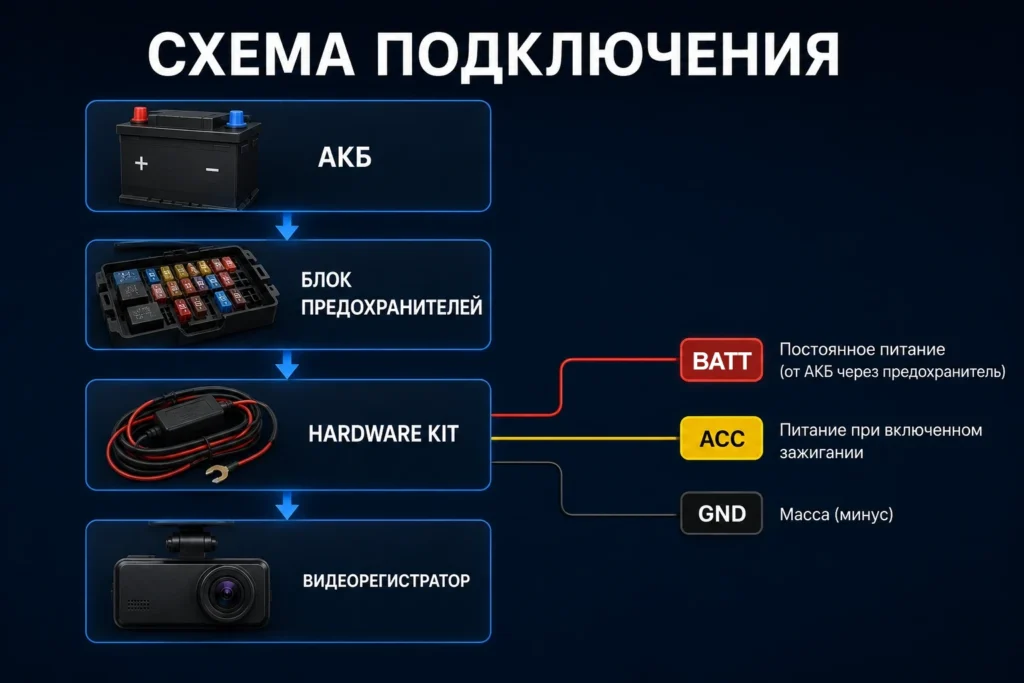

Подключите жёлтый провод к разветвителю на постоянном плюсе, красный — к разветвителю на коммутируемом плюсе. Чёрный провод прикрутите к массе.

Провод Hardware Kit	Назначение
Жёлтый	Постоянный плюс (VCC)
Красный	Плюс после зажигания (ACC)
Чёрный	Масса (GND)

Шаг 5: Настройте контроллер напряжения

Большинство Hardware Kit имеют переключатель порога отключения по напряжению. Для большинства автомобилей оптимальным считается порог 12,0 В. В холодном климате и при возрастном аккумуляторе лучше использовать 12,2 В. Значение 11,8 В обычно выбирают только при необходимости максимально продлить работу парковочного режима. При более высоком пороге регистратор отключится раньше, и автомобиль гарантированно заведётся, но время работы в парковочном режиме сократится.

Суперконденсатор или аккумулятор

Шаг 6: Проложите провод к регистратору

Аккуратно проложите провод от блока предохранителей к месту установки регистратора. Маршрут стандартный: от блока вверх по стойке, затем под обшивкой потолка к зеркалу заднего вида. Используйте пластиковую лопатку, чтобы заправить провод под обшивку. Не пересекайте зоны раскрытия подушек безопасности и не прокладывайте кабель перед шторками — при аварии провод может помешать их работе или травмировать водителя.

Шаг 7: Подключите аккумулятор и проверьте работу

Подсоедините минусовую клемму обратно. Включите зажигание — регистратор должен запуститься. Выключите зажигание — регистратор должен перейти в парковочный режим или корректно выключиться в зависимости от настроек.

Проверьте парковочный режим: аккуратно постучите по корпусу регистратора или лобовому стеклу — устройство должно проснуться и записать несколько секунд видео.

Настройка G-сенсора

Влияет ли подключение на гарантию автомобиля

Само по себе подключение через разветвители предохранителей не требует разрезания штатной проводки и считается обратимым вмешательством. Однако политика дилеров различается.

Если автомобиль находится на гарантии, перед установкой желательно уточнить позицию дилера. При необходимости оборудование можно полностью демонтировать без следов вмешательства.

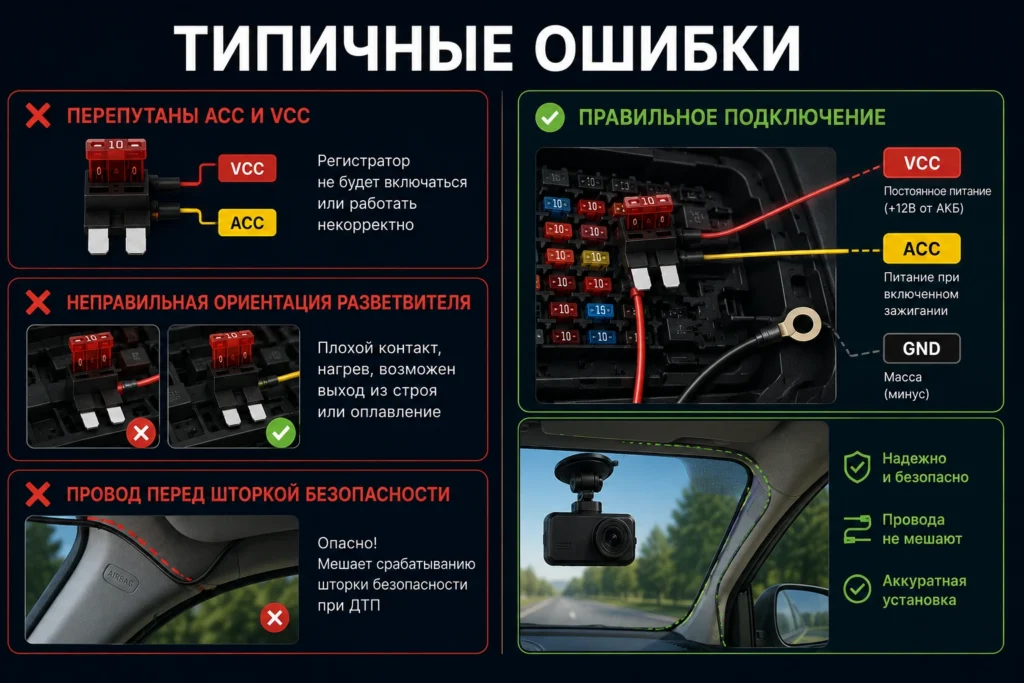

Распространённые ошибки

Перепутаны провода. Если подключить постоянный плюс вместо коммутируемого и наоборот, регистратор либо не будет включаться, либо не будет переходить в парковочный режим, либо будет разряжать аккумулятор.

Разветвитель установлен в неправильном направлении. Если перепутана ориентация разветвителя, ток идёт в обход штатного предохранителя, что создаёт риск повреждения проводки автомобиля.

Неправильный порог отключения. Слишком низкий порог (11,6 В) может не оставить заряда для запуска двигателя в мороз. Слишком высокий (12,4 В) — отключит регистратор почти сразу после выключения зажигания.

Провод проложен в зоне раскрытия подушек. Это грубая ошибка, которая может привести к травме при ДТП. Всегда прокладывайте кабель за шторками безопасности, а не перед ними.

Частые вопросы

Можно ли подключить видеорегистратор только к постоянному плюсу?

Можно, но в этом случае устройство не сможет корректно определять включение и выключение зажигания, а парковочный режим может работать неправильно.

Можно ли обойтись без Hardware Kit?

Для скрытой установки — да. Для безопасной работы парковочного режима — нет.

Нужно ли снимать аккумулятор?

Желательно. Это снижает риск короткого замыкания и случайного повреждения электроники автомобиля.

Сколько потребляет видеорегистратор в парковочном режиме?

В среднем от 0,1 до 0,4 А в зависимости от модели и режима работы.

Итог

Подключение к блоку предохранителей — не самая простая, но и не архисложная процедура. При аккуратном подходе и наличии минимального инструмента она занимает 30-40 минут и даёт три преимущества: полностью скрытая проводка, автоматическое включение и выключение регистратора с зажиганием и работа парковочного режима без риска посадить аккумулятор.

Если вы не уверены в своих силах или автомобиль на гарантии, лучше доверить работу профессионалам. Стоимость установки в сервисе — 2000-5000 рублей в зависимости от сложности.
