Как определить ACC мультиметром при подключении видеорегистратора

При самостоятельной установке видеорегистратора с помощью 3-проводного Hardware Kit одна из самых частых сложностей — правильно найти провод ACC (коммутируемый плюс). Ошибка в определении этого провода приводит к тому, что регистратор либо работает постоянно, рискуя разрядить аккумулятор, либо не включается с зажиганием, либо не переходит в парковочный режим. Рассказываем, как безошибочно найти нужный контакт с помощью обычного мультиметра.

Hardware Kit для видеорегистратора: что это и как выбрать правильный

Что такое ACC и зачем его искать

ACC происходит от Accessory — это электрическая цепь автомобиля, напряжение в которой появляется только при включённом зажигании. Когда вы поворачиваете ключ в положение ACC или запускаете двигатель, на этот провод подаётся +12В. Когда глушите автомобиль — напряжение исчезает.

При установке видеорегистратора ACC-провод нужен для того, чтобы устройство «понимало», когда автомобиль заведён, а когда стоит на парковке. На основе этого сигнала регистратор автоматически переключается между обычным режимом записи и парковочным режимом.

Без правильного определения ACC парковочный режим работать не будет.

Парковочный режим в видеорегистраторе: как работает и нужен ли он

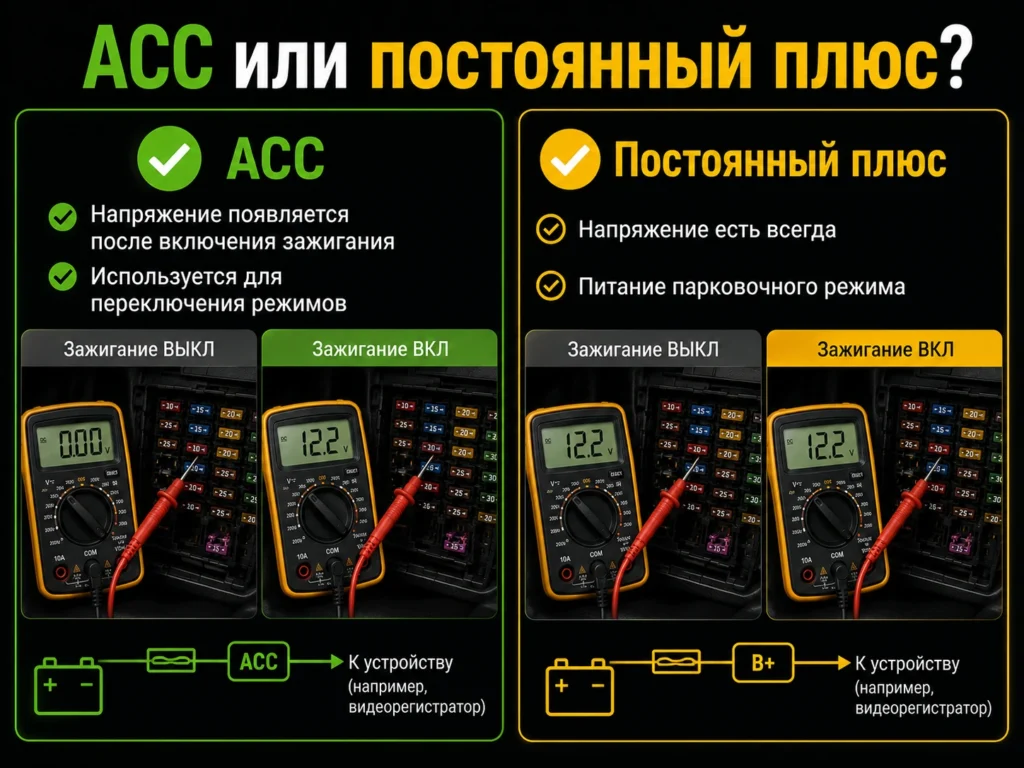

ACC и постоянный плюс — не одно и то же

Линия	Когда есть питание	Для чего используется
ACC	Только при включённом зажигании	Переключение между обычной записью и парковочным режимом
Постоянный плюс (B+, BAT, VCC)	Всегда	Питание видеорегистратора в парковочном режиме
Масса (GND)	Постоянно	Замыкает электрическую цепь

Не во всех автомобилях ACC работает одинаково

В современных автомобилях с системой Start-Stop, бесключевым доступом или интеллектуальным управлением питанием некоторые цепи могут отключаться не сразу после выключения двигателя.

Иногда питание на линии ACC пропадает через 30–120 секунд. Это нормальное поведение автомобиля и не является неисправностью.

Поэтому окончательную проверку лучше выполнять спустя пару минут после выключения зажигания.

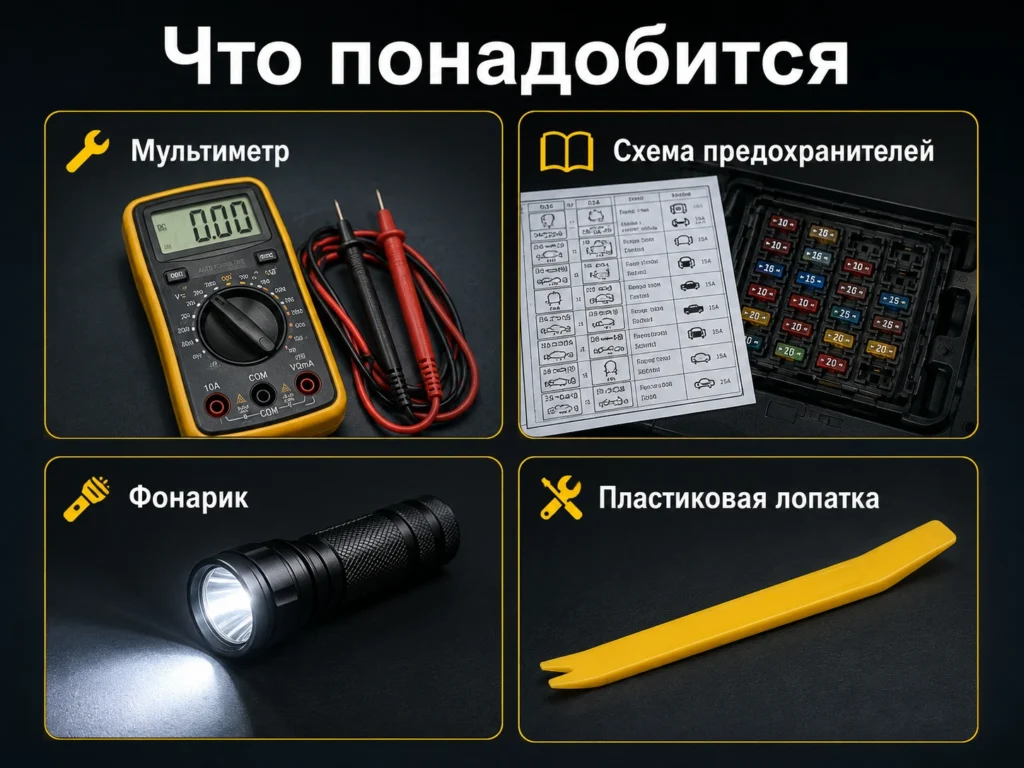

Что понадобится для работы

Мультиметр — цифровой или аналоговый, способный измерять постоянное напряжение до 20 В. Цифровой удобнее: показания точнее, есть звуковая прозвонка. Если мультиметра нет, можно использовать контрольную лампу на 12 В, но мультиметр даёт более точную информацию.

Пластиковая лопатка для аккуратного снятия крышки блока предохранителей и работы с обшивкой.

Фонарик или подсветка — в зоне блока предохранителей обычно темно и тесно.

Схема блока предохранителей — если есть, значительно ускорит поиск. Может быть наклеена на крышке блока или в инструкции к автомобилю.

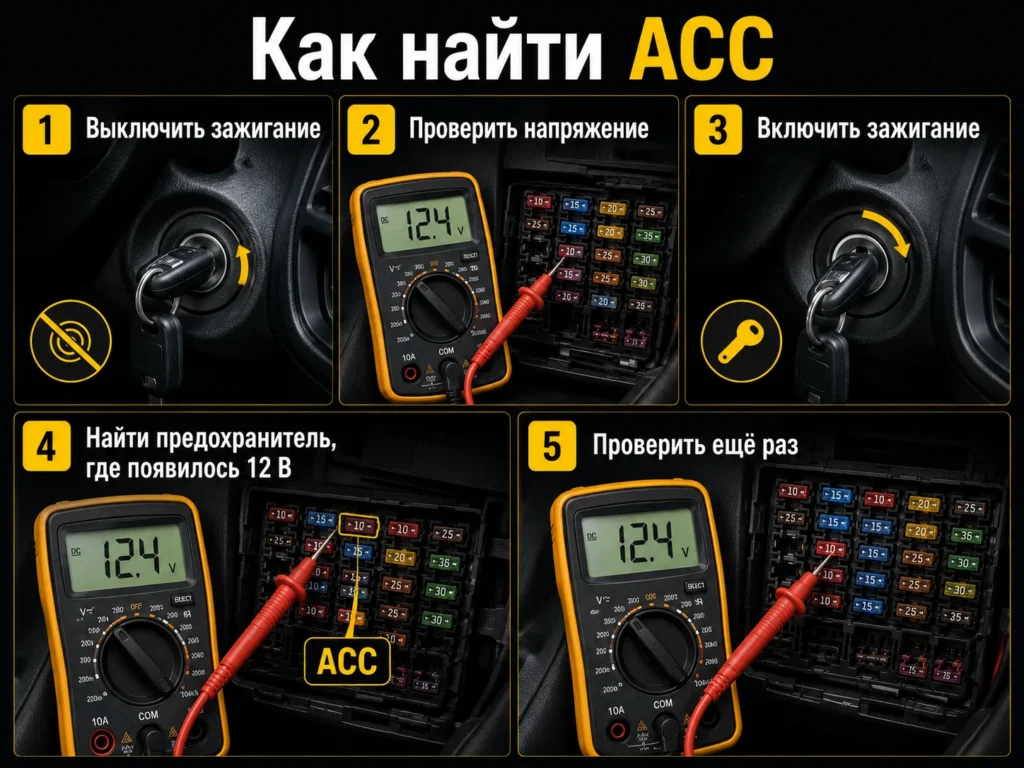

Пошаговая инструкция

Шаг 1: Подготовка

Заглушите двигатель и выключите зажигание. Откройте блок предохранителей — обычно он находится в салоне со стороны водителя под панелью, в ногах пассажира или за бардачком. Снимите крышку блока, чтобы получить доступ к предохранителям. Найдите схему расположения предохранителей — она может быть на крышке или в руководстве по эксплуатации автомобиля. На схеме ищите обозначения ACC, прикуривателя, магнитолы, омывателя — всё это цепи, включающиеся с зажиганием.

Шаг 2: Настройка мультиметра

Включите мультиметр и переведите его в режим измерения постоянного напряжения. На разных моделях этот режим обозначается как DCV, V= или значком V с прямой и пунктирной линиями. Установите предел измерения 20 В — этого достаточно для 12-вольтовой бортовой сети. Чёрный щуп подключите в гнездо COM (общий), красный — в гнездо V/Ω (измерение напряжения).

Шаг 3: Поиск массы

Найдите надёжную точку массы — любой металлический болт, контактирующий с кузовом автомобиля. Обычно удобно использовать болт крепления самого блока предохранителей. Прижмите чёрный щуп к массе и удерживайте его в этом положении на протяжении всех измерений.

Шаг 4: Измерение напряжения на предохранителях

Красным щупом поочерёдно касайтесь контактов предохранителей. На предохранителе два контакта — проверьте оба. При выключенном зажигании на большинстве предохранителей напряжения не будет (мультиметр покажет 0 В). На некоторых — постоянно подключённых к аккумулятору — будет 12-14 В. Запомните предохранители с постоянным напряжением — один из них пригодится для подключения жёлтого провода (постоянный плюс, VCC).

Почему напряжение может быть не 12 В

Во время измерений вы можете увидеть разные значения:

около 12,2–12,8 В — двигатель выключен;
13,5–14,8 В — двигатель работает и аккумулятор заряжается генератором.

Оба варианта считаются нормальными.

Шаг 5: Поиск ACC

Включите зажигание, но не заводите двигатель. Повторите измерения на тех же предохранителях. На некоторых контактах, где раньше был 0 В, теперь появится 12-14 В. Это и есть искомые цепи ACC — они запитываются только при включённом зажигании.

Для надёжности проверьте выбранный предохранитель ещё раз: заглушите зажигание — напряжение должно исчезнуть, включите зажигание — должно появиться снова. Убедившись, что предохранитель ведёт себя именно так, запомните его номер и номинал.

Шаг 6: Выбор подходящих предохранителей

Для подключения красного провода (ACC) идеально подходят предохранители прикуривателя, магнитолы или омывателя стекла — они гарантированно включаются только с зажиганием. Для жёлтого провода (VCC, постоянный плюс) подойдут предохранители аварийной сигнализации, центрального замка или подсветки салона — они под напряжением всегда.

Используйте разветвитель предохранителя

Подключать провод напрямую к контакту предохранителя не рекомендуется.

Гораздо безопаснее использовать специальный адаптер-переходник (Add-a-Fuse). Он позволяет сохранить штатную защиту цепи и подключить дополнительное устройство без изменения заводской проводки.

Не используйте предохранители критически важных систем: подушек безопасности, ABS, ESP, блоков управления двигателем. Их лучше не трогать даже с разветвителями.

Как подключить видеорегистратор к блоку предохранителей: пошаговая инструкция

Типичные ошибки

Проверка только одного контакта. Предохранитель может быть подключён так, что один контакт под напряжением, а второй — нет. Проверяйте оба.

Использование неправильного диапазона. Если мультиметр настроен на измерение переменного напряжения (ACV), показания будут некорректными. Убедитесь, что выбран режим DCV.

Спешка. После включения зажигания подождите пару секунд, прежде чем измерять — в некоторых автомобилях питание на ACC подаётся не мгновенно.

Ориентация только на схему. Схема может не соответствовать реальности из-за особенностей комплектации или модификации автомобиля. Всегда проверяйте мультиметром.

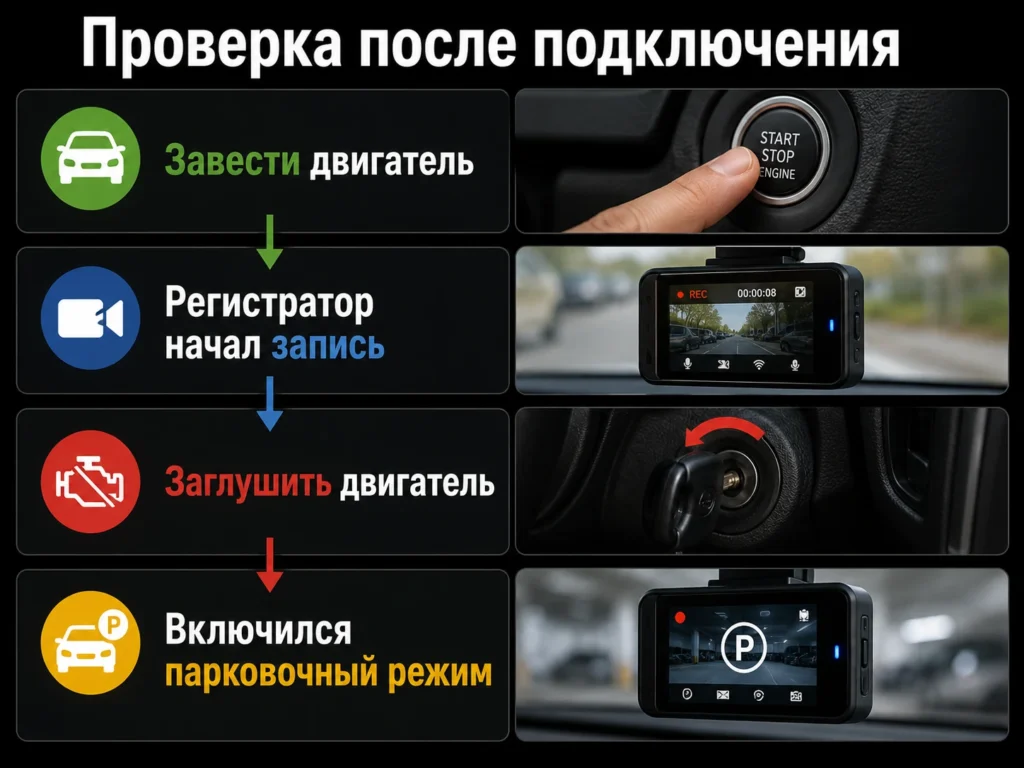

Как убедиться, что ACC выбран правильно

После подключения Hardware Kit выполните три проверки:

заведите автомобиль — видеорегистратор должен автоматически начать обычную запись;
выключите двигатель — устройство должно перейти в парковочный режим;
через несколько минут убедитесь, что регистратор не выключился полностью и не продолжает работать в обычном режиме.

Если все три условия выполняются — ACC выбран правильно.

Как проверить видеорегистратор после покупки: полный чек-лист

FAQ

Можно ли найти ACC без мультиметра?

Да, с помощью контрольной лампы, но мультиметр безопаснее и позволяет точнее определить наличие напряжения.

Можно ли подключить ACC к прикуривателю?

Да, если прикуриватель отключается вместе с зажиганием. Но это стоит обязательно проверить мультиметром.

Что делать, если подходящего ACC нет?

На некоторых автомобилях приходится искать другую цепь или использовать специальные адаптеры для подключения через блок предохранителей.

Можно ли перепутать ACC и постоянный плюс?

Да. В этом случае видеорегистратор либо не сможет перейти в парковочный режим, либо будет постоянно работать и может разрядить аккумулятор.

Итог

Определение ACC мультиметром — процедура, которая занимает 5-10 минут, но от её правильности зависит корректная работа всей системы. Главное правило: при выключенном зажигании напряжения нет, при включённом — есть.

Дважды проверьте выбранный предохранитель в обоих режимах и не используйте предохранители критических систем. После подключения обязательно проверьте, что регистратор включается с зажиганием и корректно переходит в парковочный режим при выключении.
