Как найти свободный предохранитель в автомобиле: инструкция с мультиметром

При установке видеорегистратора через Hardware Kit водители часто сталкиваются с одной и той же проблемой: все гнёзда в блоке предохранителей заняты. Что делать — использовать разветвитель на занятое гнездо или искать свободное? В этой статье разберём, как найти свободный предохранитель или незадействованные гнёзда и как определить, можно ли их использовать, и какие подводные камни ждут при подключении.

Во многих автомобилях предусмотрено два блока предохранителей: один находится в салоне, второй — под капотом. Для подключения видеорегистратора через Hardware Kit обычно используют именно салонный блок, поскольку в нём проще найти цепи ACC и постоянного питания.

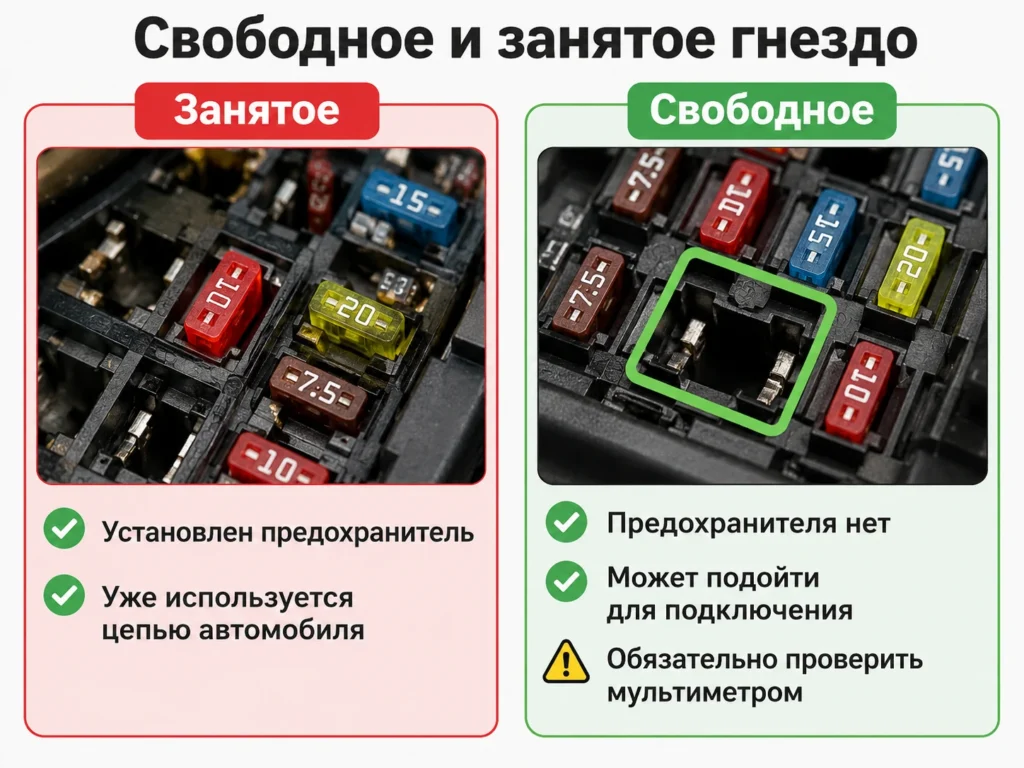

Свободные и занятые гнёзда: в чём разница

Блок предохранителей автомобиля содержит гнёзда двух типов. Занятые гнёзда — те, в которых уже установлен предохранитель. Они защищают конкретные цепи: прикуриватель, магнитолу, освещение, стеклоподъёмники. Свободные гнёзда — пустые посадочные места без предохранителей. Они предназначены для опций, которых нет в конкретной комплектации: подогрев сидений, дополнительная розетка, люк, прицеп.

Свободное гнездо кажется идеальным вариантом: не нужно вытаскивать штатный предохранитель, не нужно беспокоиться о перегрузке существующей цепи. Однако перед использованием обязательно проверьте мультиметром наличие напряжения и тип контактов — не все пустые гнёзда пригодны для подключения.

Важно понимать, что пустое место в блоке предохранителей ещё не означает, что цепь полностью разведена и готова к использованию. В некоторых автомобилях отсутствует только предохранитель, а питание уже подведено. В других — нет ни питания, ни второго контакта, поэтому такое гнездо использовать невозможно. Именно поэтому проверка мультиметром обязательна.

Конструкция блоков предохранителей различается в зависимости от производителя автомобиля. В одних моделях свободных гнёзд много, в других почти все посадочные места заняты или не подключены. Поэтому универсального расположения свободных предохранителей не существует.

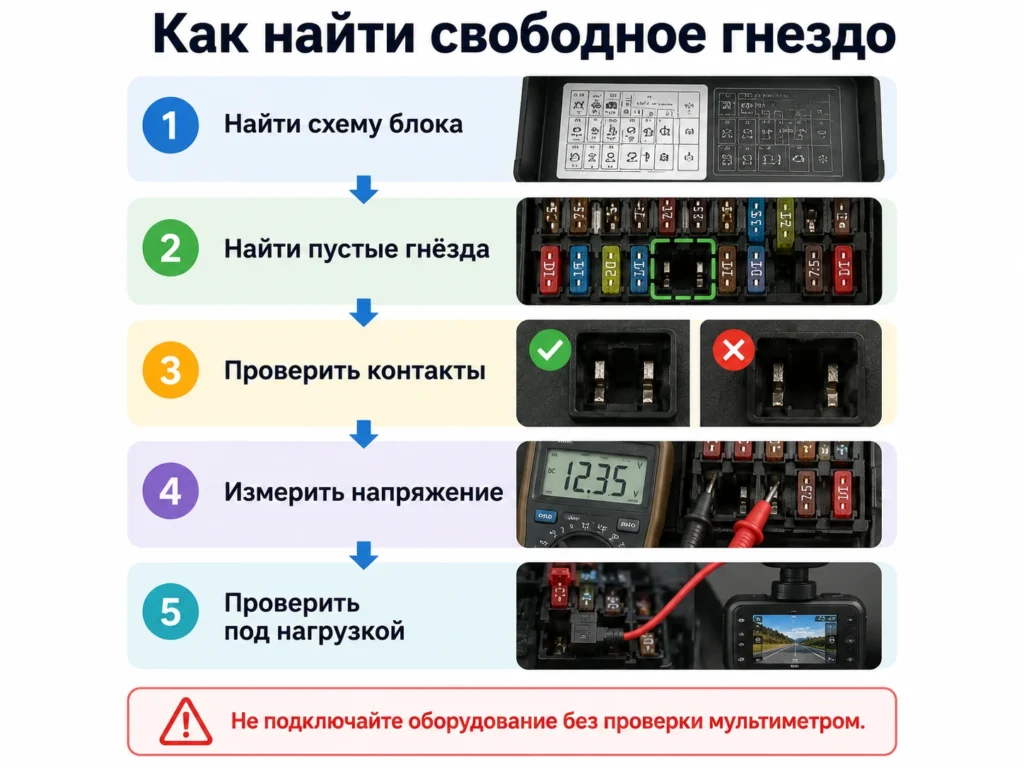

Пошаговая инструкция по поиску свободного предохранителя

Шаг 1: Найдите схему блока предохранителей. Откройте блок и посмотрите на крышку — на неё часто наклеена схема с обозначением всех предохранителей. Если схемы нет, загляните в руководство по эксплуатации автомобиля. На схеме обратите внимание на обозначения вроде «Spare», «Reserve», «Not Used» — это потенциально свободные гнёзда.

Обозначения «Spare», «Reserve» или «Not Used» не гарантируют наличие питания. Они лишь показывают, что место зарезервировано производителем. Всегда проверяйте его мультиметром.

Шаг 2: Визуально найдите пустые гнёзда. Осмотрите блок и найдите посадочные места без установленных предохранителей. Обычно это гнёзда, в которых видны только металлические контакты без пластикового корпуса предохранителя.

Даже если гнездо свободно, подключать провод напрямую нельзя. Предохранитель необходим для защиты проводки и самого видеорегистратора в случае короткого замыкания.

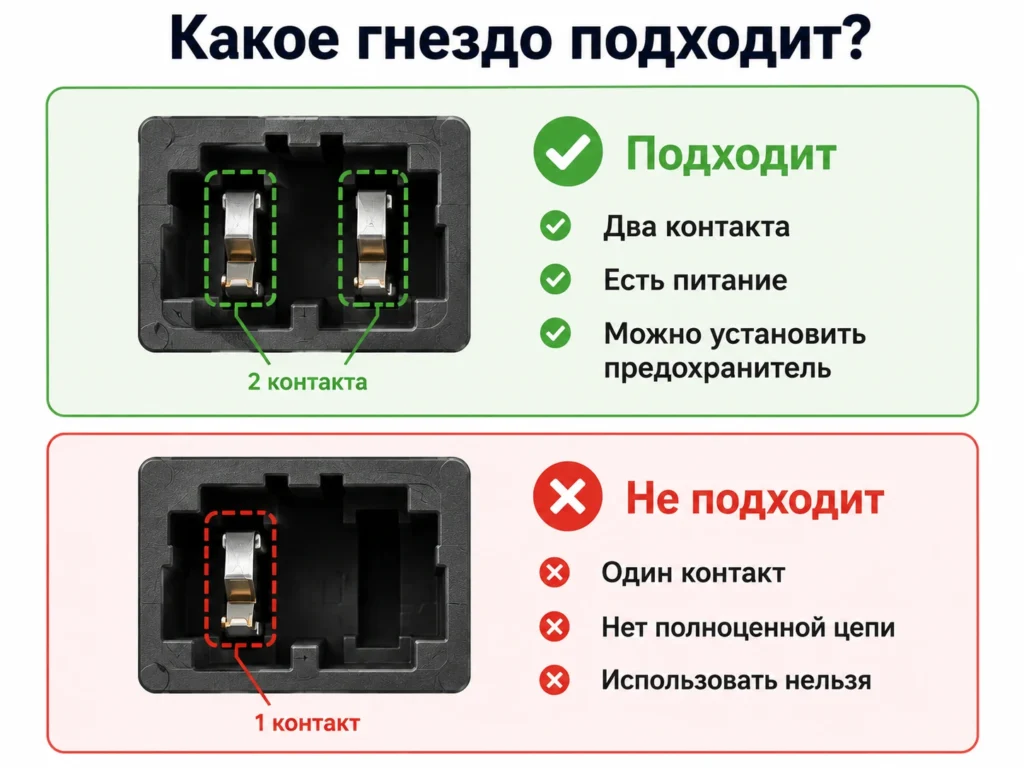

Шаг 3: Определите тип контактов. В гнезде могут быть установлены один или два контакта. Если контактов два — скорее всего, это полноценное гнездо, готовое к использованию. Если только один — гнездо не подключено к питанию, и использовать его не получится.

Шаг 4: Проверьте напряжение мультиметром. Переведите мультиметр в режим измерения постоянного напряжения (DCV, предел 20 В). Чёрный щуп прижмите к массе — любому болту, контактирующему с кузовом. Красным щупом поочерёдно касайтесь контактов в пустом гнезде. При выключенном зажигании на одних гнёздах напряжения не будет (это потенциальные ACC-цепи), на других будет около 12 В при заглушённом двигателе и 13,5–14,5 В при работающем генераторе (это цепи, подключённые напрямую к аккумулятору).

Шаг 5: Проверьте гнездо под нагрузкой. Если вы нашли свободное гнездо с напряжением, установите в него предохранитель подходящего номинала и подключите тестовую нагрузку — например, сам регистратор или контрольную лампу. Убедитесь, что напряжение не проседает и контакт надёжный.

Какие свободные гнёзда можно использовать

Гнёзда с двумя контактами и напряжением. Это лучший вариант. Такое гнездо полностью рабочее и предназначено для установки предохранителя. С помощью мультиметра определите, на каком контакте появляется напряжение (вход), и установите Add-a-Fuse толстым красным проводом в сторону входа.

Гнёзда для неиспользуемых опций. Если в максимальной комплектации вашего автомобиля предусмотрен подогрев сидений, а у вас его нет — гнездо для него свободно и, скорее всего, подключено к питанию. Проверьте мультиметром.

Гнёзда с постоянным напряжением. Подойдут для подключения жёлтого провода (VCC, постоянный плюс). Для красного провода (ACC) нужны гнёзда, где напряжение появляется только при включённом зажигании.

Какие свободные гнёзда использовать нельзя

Гнёзда с одним контактом. Если в гнезде только один металлический контакт — цепь не замкнута, и питания там нет. Установка предохранителя в такое гнездо ничего не даст.

Гнёзда без напряжения. Если мультиметр показывает 0 В и при выключенном, и при включённом зажигании — гнездо не подключено к питанию. Возможно, провод от него идёт в жгут, но не заведён на аккумулятор.

Гнёзда неизвестного назначения. Если вы не смогли определить по схеме, за что отвечает свободное гнездо, лучше его не трогать. Подключение к непонятной цепи может вызвать непредсказуемое поведение электроники.

Гнёзда критических систем. Даже если гнездо для подушки безопасности или ABS свободно, использовать его нельзя. Эти цепи должны оставаться нетронутыми в любой ситуации.

Что делать, если свободных гнёзд нет

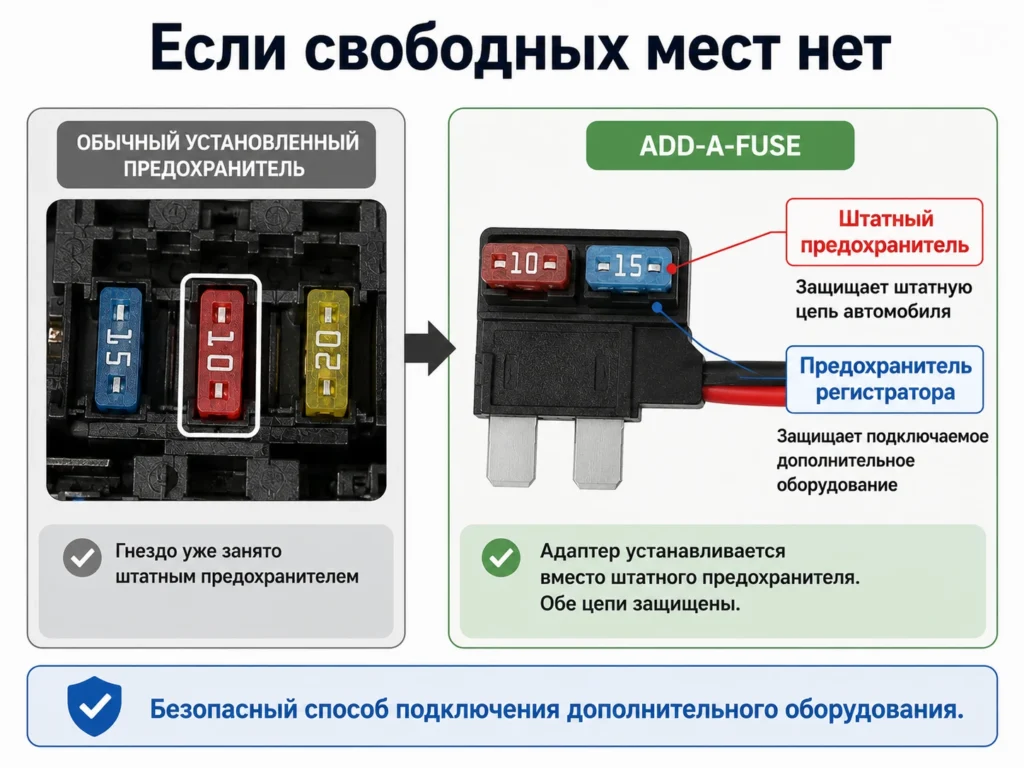

Если все подходящие гнёзда в блоке заняты, используйте разветвитель Add-a-Fuse на существующем предохранителе. Выберите занятое гнездо с подходящим типом питания (ACC или постоянный плюс), извлеките штатный предохранитель, установите на его место Add-a-Fuse, а в адаптер вставьте два предохранителя: штатный и дополнительный для регистратора. При правильной установке и соблюдении номиналов предохранителей такой способ считается штатным и широко используется для подключения дополнительного оборудования.

После подключения убедитесь, что:

видеорегистратор включается;
выключается согласно выбранному режиму питания;
штатная цепь автомобиля продолжает работать без изменений;
предохранители не нагреваются;
на панели приборов не появляются ошибки.

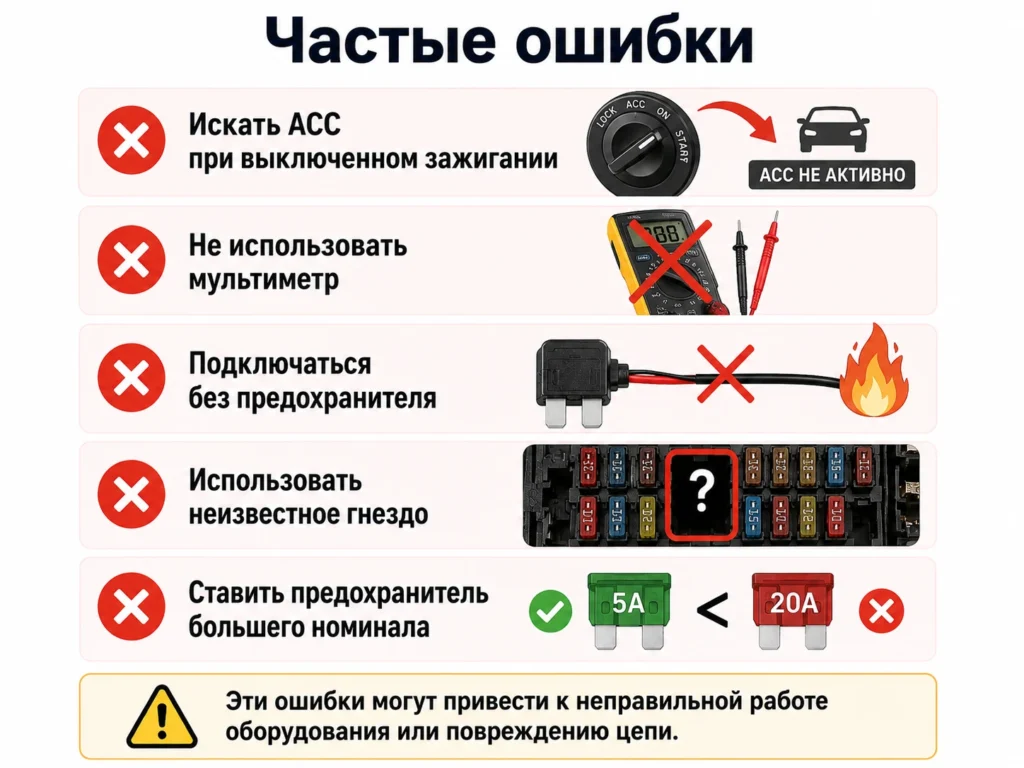

Типичные ошибки при поиске

Проверка напряжения без включённого зажигания. Если вы ищете ACC-гнездо, обязательно включите зажигание. При выключенном зажигании напряжение на ACC-контактах отсутствует, и вы можете ошибочно признать гнездо нерабочим.

Использование гнёзд без проверки мультиметром. Визуально пустое гнездо может выглядеть рабочим, но не иметь напряжения. Только мультиметр даёт точную информацию.

Игнорирование номинала предохранителя. Если вы используете свободное гнездо, обязательно установите предохранитель правильного номинала. Обычно 5 А для регистратора достаточно.

FAQ

Можно ли подключиться к пустому месту без предохранителя?

Нет. Даже свободное гнездо должно использоваться только с предохранителем подходящего номинала.

Можно ли найти свободное гнездо без мультиметра?

Можно попытаться, но нельзя убедиться, что оно действительно подключено к питанию. Поэтому мультиметр практически обязателен.

Что делать, если свободных гнёзд нет совсем?

Использовать адаптер Add-a-Fuse на подходящей существующей цепи.

Итог

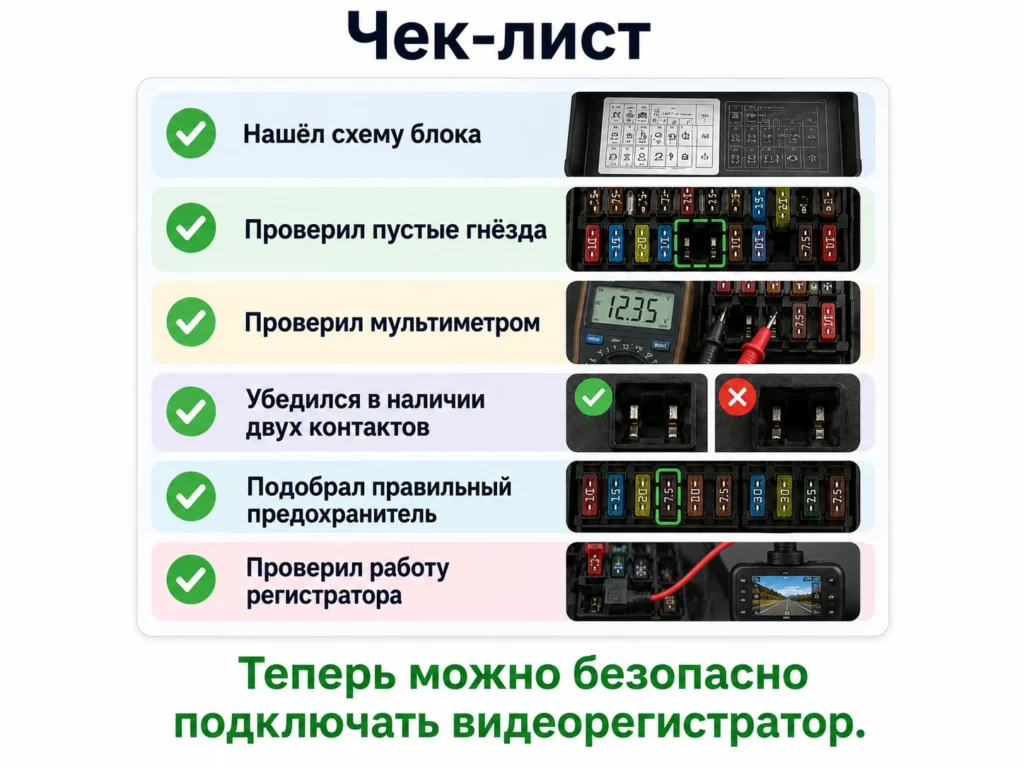

Поиск свободного предохранителя — это навык, который экономит время и делает установку видеорегистратора аккуратнее. Схема блока, визуальный осмотр и обязательная проверка мультиметром — три шага, которые позволят найти подходящее гнездо за несколько минут.

Если свободных гнёзд нет или они непригодны для использования — не проблема. Качественный Add-a-Fuse на занятом предохранителе прикуривателя или магнитолы работает не хуже, а иногда и надёжнее, чем подключение к гнезду неизвестного назначения.
