Вступление
При установке видеорегистратора через Hardware Kit основное внимание уделяется поиску ACC и постоянного плюса. Про чёрный провод массы* часто забывают, считая, что «заземлиться» можно куда угодно. Это заблуждение способно привести к нестабильной работе устройства, помехам на записи, а в худшем случае — к повреждению электроники. В этой статье разберём, как подключить массу видеорегистратора (GND), как найти надёжную точку массы и правильно её подключить.
*GND (Ground) — это обозначение массы или отрицательного контакта питания. На большинстве комплектов Hardware Kit именно так подписан чёрный провод, который подключается к кузову автомобиля.
Зачем нужна масса и почему нельзя подключать «куда попало»

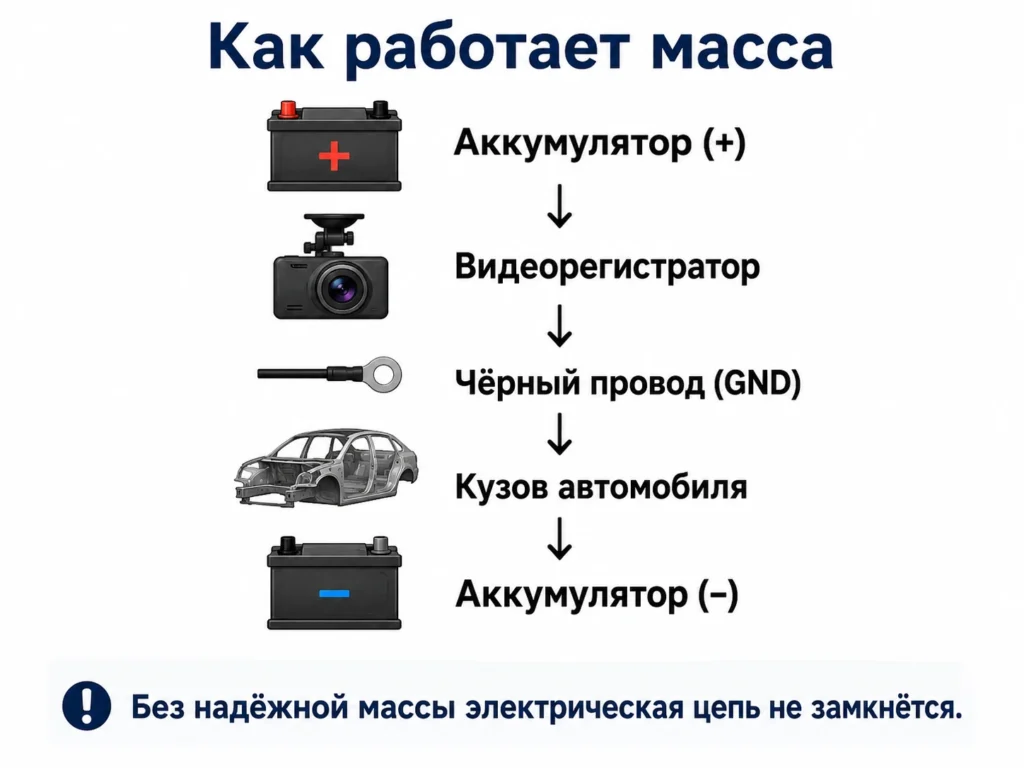

Масса в автомобиле — это не просто «минус». Это обратный провод, который замыкает электрическую цепь и позволяет току течь от аккумулятора к устройству и обратно. Без надёжного контакта с массой цепь остаётся незамкнутой, и устройство либо не включится, либо будет работать с перебоями.
Плохой контакт массы проявляется по-разному. Регистратор может самопроизвольно перезагружаться при проезде неровностей, потому что контакт то появляется, то пропадает. На экране или в записи могут появляться помехи — рябь, полосы, щелчки в звуке. При использовании дешёвого адаптера питания без фильтрации особенно заметны «плавающие» помехи. Если масса подключена к окрашенной или окисленной поверхности, переходное сопротивление возрастает, и устройство недополучает напряжение.
Хорошая масса — это чистая металлическая поверхность, имеющая прямой контакт с кузовом автомобиля, и надёжное механическое крепление, которое не ослабнет от вибраций.
Почему кузов автомобиля называют «массой»
В большинстве современных автомобилей отрицательная клемма аккумулятора соединена с кузовом. Благодаря этому кузов используется как общий проводник («масса») для всех электрических устройств. Это позволяет не тянуть отдельный минусовой провод к каждому потребителю и значительно упрощает электропроводку автомобиля.
Где искать массу в автомобиле
В любом автомобиле есть несколько проверенных точек для подключения массы, которые используют штатные устройства и которые подойдут для видеорегистратора.
Штатные болты массы. Самый надёжный вариант. В автомобиле есть несколько точек, где производитель штатно прикручивает к кузову пучок чёрных или коричневых проводов. Эти болты расположены в ногах водителя и пассажира, за пластиковыми накладками центральной консоли, на стойках кузова. Они дают идеальный контакт, так как кузов в этом месте зачищен до металла и контакт рассчитан на большие токи.
Болты крепления кузовных элементов. Подойдут болты, которые вкручены непосредственно в металл кузова: крепление дверей, капота, багажника, сидений, ремней безопасности, элементы каркаса приборной панели. Главное условие — болт должен вкручиваться в металлическую часть кузова, а не в пластиковую деталь.
Металлические кронштейны. Некоторые автомобили имеют металлические усилители под приборной панелью или за бардачком. Если кронштейн приварен или прикручен к кузову, он является хорошей массой.
Где массу искать не стоит. Не используйте пластиковые элементы с металлизированным покрытием, окрашенные детали без зачистки, алюминиевые или оцинкованные элементы, которые плохо проводят ток или окисляются.
Не откручивайте силовые соединения без необходимости
Если выбранный болт удерживает ремень безопасности, элементы рулевой колонки, подушки безопасности или другие важные узлы, лучше подобрать другую точку массы. Для видеорегистратора достаточно использовать штатный болт массы или крепёж металлического кронштейна, который не влияет на безопасность автомобиля.
Как проверить точку массы мультиметром
Перед подключением обязательно проверьте выбранную точку мультиметром, чтобы убедиться в надёжности контакта.
Переведите мультиметр в режим измерения постоянного напряжения с пределом 20 В. Красный щуп приложите к заведомо известному плюсу — например, к контакту предохранителя с постоянным напряжением. Чёрный щуп прижмите к проверяемой точке массы. На дисплее должно отобразиться 12-14 В. Если напряжение есть — цепь замкнута, масса работает. Если напряжения нет или оно значительно ниже 12 В — масса плохая.
Затем переключите мультиметр в режим прозвонки или измерения сопротивления на минимальный предел (200 Ом). Один щуп прижмите к проверяемой точке, второй — к заведомо хорошей массе, например, к минусовой клемме аккумулятора или к неокрашенной части кузова. Сопротивление должно быть близко к нулю — не более 1-2 Ом. Если сопротивление высокое, точка не подходит.
Проверка под нагрузкой
Иногда контакт выглядит хорошим при измерении сопротивления, но начинает пропадать под нагрузкой. После подключения видеорегистратора слегка пошевелите провод возле точки крепления. Если устройство не перезагружается и продолжает работать стабильно, соединение можно считать надёжным.
Для окончательной проверки запустите двигатель и снова измерьте напряжение между плюсом и проверяемой массой. Включите фары, обогрев стекла, вентилятор печки — если напряжение проседает или скачет, точка ненадёжная.
Пошаговая инструкция по подключению
Зачистите поверхность. Если точка окрашена или окислена, зачистите её до голого металла наждачной бумагой или напильником. Площадка должна быть чуть больше диаметра клеммы.
Подготовьте провод. Зачистите конец чёрного провода Hardware Kit на 8-10 мм. Если провод многожильный, скрутите жилы и облудите паяльником или обожмите клеммой.
Выберите способ крепления. Самый надёжный вариант — кольцевая клемма под болт. Обожмите провод клеммой с кольцом подходящего диаметра, наденьте на болт и затяните. Если кольцевой клеммы нет, можно зачистить участок провода, обернуть вокруг болта и затянуть, но этот способ менее надёжен. Не используйте скрутку без фиксации — вибрация быстро ослабит контакт.
Используйте зубчатую шайбу. Если есть возможность, установите между кольцевой клеммой и кузовом зубчатую (гроверную) шайбу. Она слегка врезается в металл и обеспечивает более надёжный электрический контакт даже при вибрациях.
Защитите соединение. После затяжки нанесите на контакт немного технического вазелина, литола или специальной смазки для электрических контактов. Это предотвратит окисление, особенно если точка находится во влажной зоне.
Зафиксируйте провод. Закрепите провод пластиковой стяжкой в 5-10 см от места подключения, чтобы вибрация не передавалась на контакт и не ослабляла его со временем.
Типичные ошибки при подключении массы
Подключение к пластику. Пластиковые детали с металлическим напылением не являются массой. Мультиметр может показать напряжение из-за наводок, но под нагрузкой такое соединение работать не будет.
Подключение к окисленной или окрашенной поверхности. Краска и оксидная плёнка — изоляторы. Без зачистки до металла контакта не будет.
Слабая затяжка. Болт, затянутый от руки, со временем ослабнет от вибраций, и контакт пропадёт. Всегда затягивайте крепёж ключом или отвёрткой.
Использование самореза в кузове. Вкручивание самореза в кузов для создания точки массы — плохая практика. Это повреждает антикоррозийное покрытие и создаёт очаг ржавчины. Используйте существующие штатные болты.
Установка в месте скопления влаги. Зона у педалей, особенно водительская, зимой может быть мокрой от снега на обуви. Выбирайте точку выше или используйте защитную смазку для контактов.
Подключение нескольких устройств к одной тонкой клемме. Если к одному небольшому болту подключается сразу несколько устройств, контакт может стать менее надёжным. Лучше использовать отдельную точку массы или клемму подходящего размера.
Проверьте перед завершением установки
- Болт затянут.
- Контакт очищен до металла.
- Провод не натянут.
- Провод закреплён стяжкой.
- Видеорегистратор работает без перезагрузок.
- После запуска двигателя устройство продолжает работать стабильно.
- Hardware Kit для видеорегистратора: что это и как выбрать правильный
- Как подключить видеорегистратор к блоку предохранителей: пошаговая инструкция
- Как определить ACC мультиметром при подключении видеорегистратора
- Как найти свободный предохранитель в автомобиле
- Почему видеорегистратор перезагружается сам по себе: причины и решения
- Почему парковочный режим не работает: причины и способы решения
- Как подключить видеорегистратор к постоянному плюсу
Итог
Подключение массы — не техническая мелочь, а важный этап установки, от которого зависит стабильность работы видеорегистратора. Штатный болт массы, зачищенный до металла контакт, надёжное крепление и защита от окисления — четыре условия долгой и беспроблемной работы.
Потратьте лишние пять минут на проверку мультиметром — это сэкономит часы на поиск причин перезагрузок и помех в будущем.
