Как измерить ток потребления видеорегистратора: инструкция с мультиметром

Знать реальное энергопотребление видеорегистратора полезно по нескольким причинам. Во-первых, это помогает рассчитать, как долго устройство сможет работать в парковочном режиме и не разрядит ли оно аккумулятор за ночь. Во-вторых, позволяет подобрать правильный адаптер питания — если ток окажется выше, чем способен выдать адаптер, регистратор будет работать нестабильно. Наконец, измерение тока помогает диагностировать неисправность: повышенное потребление может указывать на внутреннее короткое замыкание или деградацию компонентов. Рассказываем, как измерить ток потребления видеорегистратора с помощью мультиметра и что означают полученные цифры.

Какие регистраторы можно измерить этим способом

Описанный ниже способ подходит для моделей, которые питаются через USB-адаптер (5 В). Если видеорегистратор подключен через Hardware Kit непосредственно к бортовой сети автомобиля, измерение выполняется уже в цепи питания автомобиля, а не в USB-кабеле.

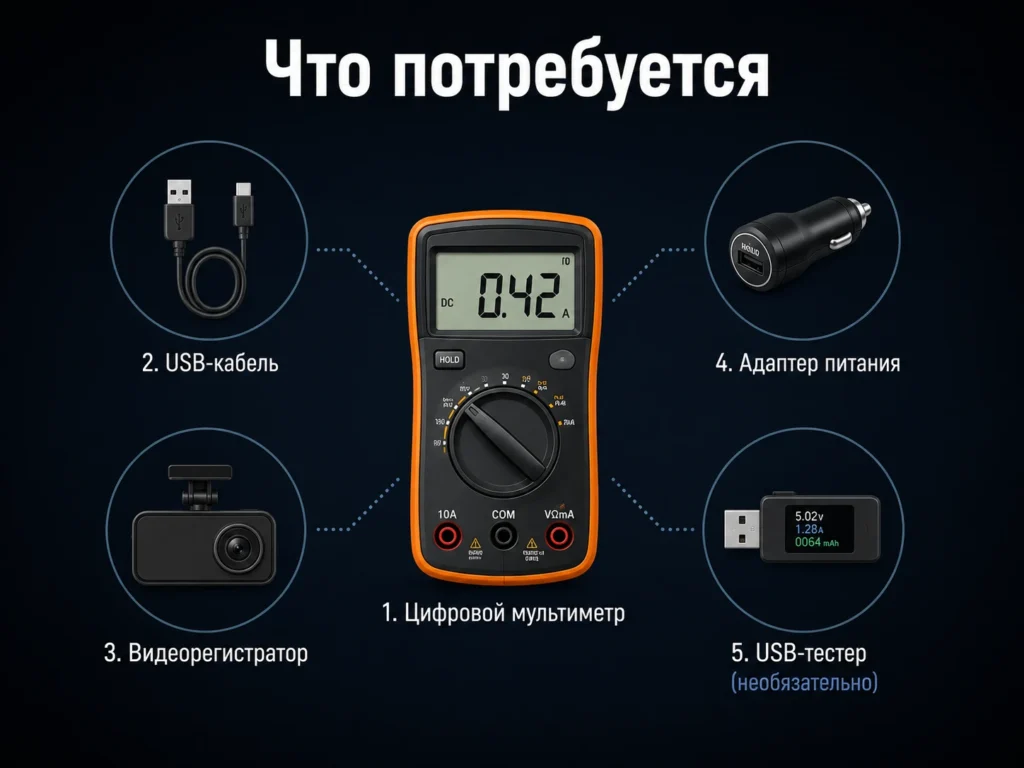

Что понадобится для измерения

Для точного измерения тока потребления видеорегистратора вам потребуется мультиметр с функцией измерения постоянного тока. Подойдёт любой цифровой мультиметр с режимом DCA и максимальным пределом измерения не менее 10 А. Если ваш прибор автоматический, он сам выберет нужный диапазон. Для мультиметра с ручным выбором диапазонов установите предел 10 А.

Также потребуется USB-тестер или лабораторный блок питания, если вы хотите провести более детальное тестирование. USB-тестер вставляется в разрыв между адаптером питания и кабелем регистратора и показывает напряжение и ток в реальном времени. Это самый простой и безопасный способ быстро проверить энергопотребление видеорегистратора.

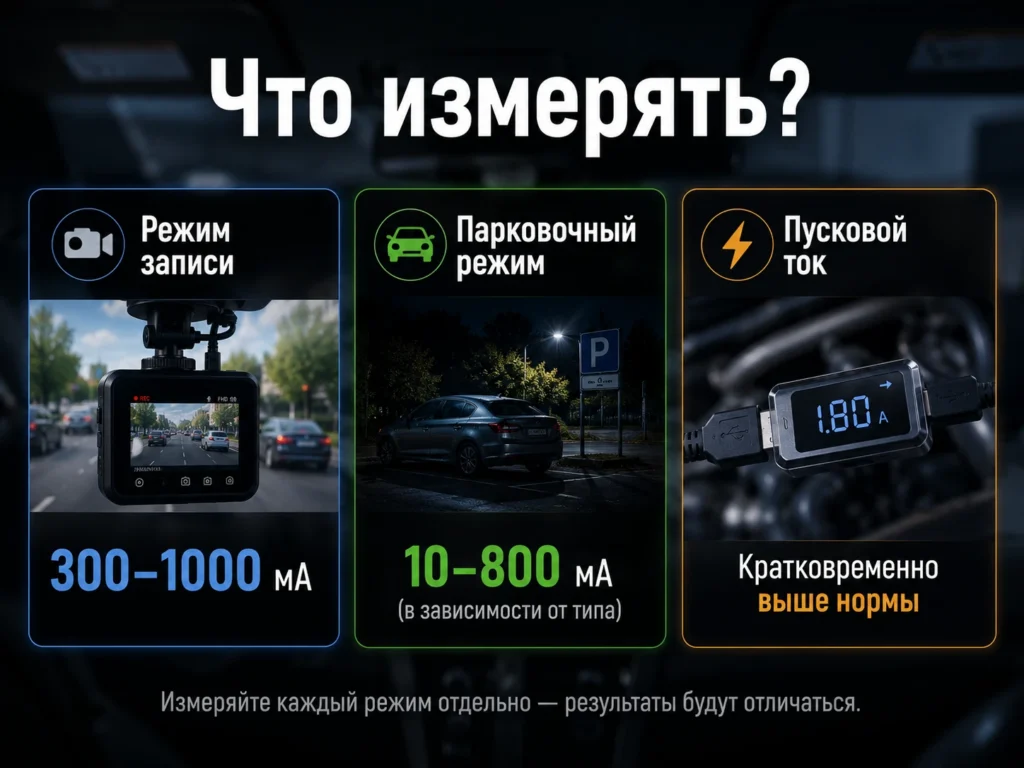

Что и как измерять: разные режимы работы

Видеорегистратор потребляет разный ток в зависимости от режима работы. Чтобы получить полную картину, нужно измерить потребление в нескольких состояниях.

Ток в режиме записи. Это основное потребление, когда регистратор снимает видео с максимальным разрешением, работает экран, записывается звук, активны GPS и Wi-Fi. Именно в этом режиме устройство потребляет больше всего энергии. Обычные значения для одноканальных Full HD-регистраторов — 300-500 мА, для 2K — 400-700 мА, для 4K и двухканальных систем — 600-1000 мА и выше.

Ток в режиме ожидания. Когда запись не ведётся, но устройство включено и готово к работе — например, вы зашли в меню настроек. Потребление немного ниже, чем при записи, но разница не драматична — обычно на 50-100 мА меньше.

Ток в парковочном режиме. Самый важный параметр для расчёта времени работы от аккумулятора. В зависимости от типа парковочного режима потребление различается. В режиме timelapse регистратор потребляет почти столько же, сколько при обычной записи — 300-800 мА. В режиме ожидания удара потребление минимально — 10-50 мА, так как большая часть схемы обесточена, и работает только G-сенсор.

Пусковой ток. В момент включения регистратора может возникать кратковременный бросок тока, превышающий номинальное потребление в полтора-два раза. Это нормально и связано с зарядкой внутреннего конденсатора или аккумулятора. При выборе адаптера питания учитывайте этот бросок — адаптер должен выдерживать кратковременную перегрузку.

Пошаговая инструкция: измерение мультиметром

Самый точный метод — измерение мультиметром в разрыве цепи питания. Для этого потребуется подготовить специальный измерительный кабель.

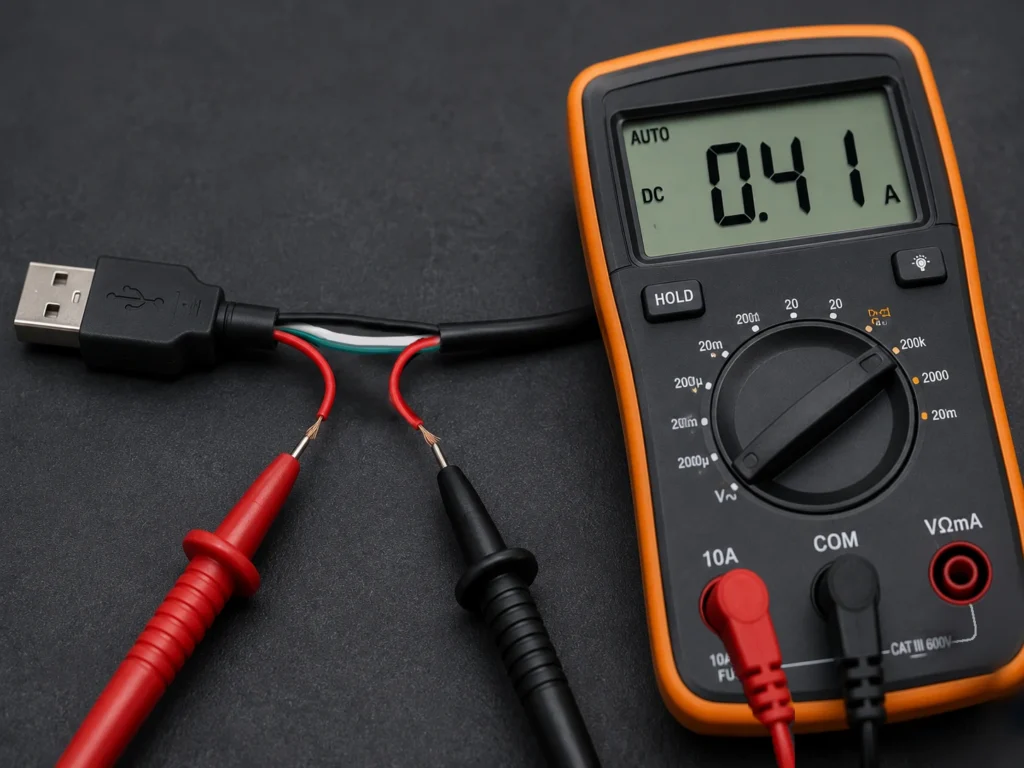

Возьмите старый USB-кабель, который не жалко разрезать, и перережьте его. Внутри вы увидите четыре провода: чёрный (GND), красный (+5V), зелёный и белый (данные). Для измерения тока нужны только красный и чёрный.
Зачистите красный провод на обоих концах разреза. Мультиметр будет включён в разрыв именно этого провода.
Переведите мультиметр в режим измерения постоянного тока с пределом 10 А. Переставьте красный щуп мультиметра в гнездо 10A — в обычном гнезде для измерения напряжения и сопротивления он может сгореть при измерении тока.
Если показания отсутствуют, проверьте предохранитель в мультиметре. После случайного измерения напряжения в режиме амперметра он часто перегорает, из-за чего прибор показывает ноль даже при наличии тока.
Соедините цепь: один щуп мультиметра к красному проводу, идущему от адаптера питания, второй — к красному проводу, идущему к регистратору. Чёрный провод должен быть соединён напрямую.
Подайте питание. На дисплее мультиметра отобразится ток в амперах. Для получения миллиампер умножьте показания на 1000. Примеры:

0,25 А = 250 мА;
0,45 А = 450 мА;
1,2 А = 1200 мА.

Как измерить ток потребления видеорегистратора

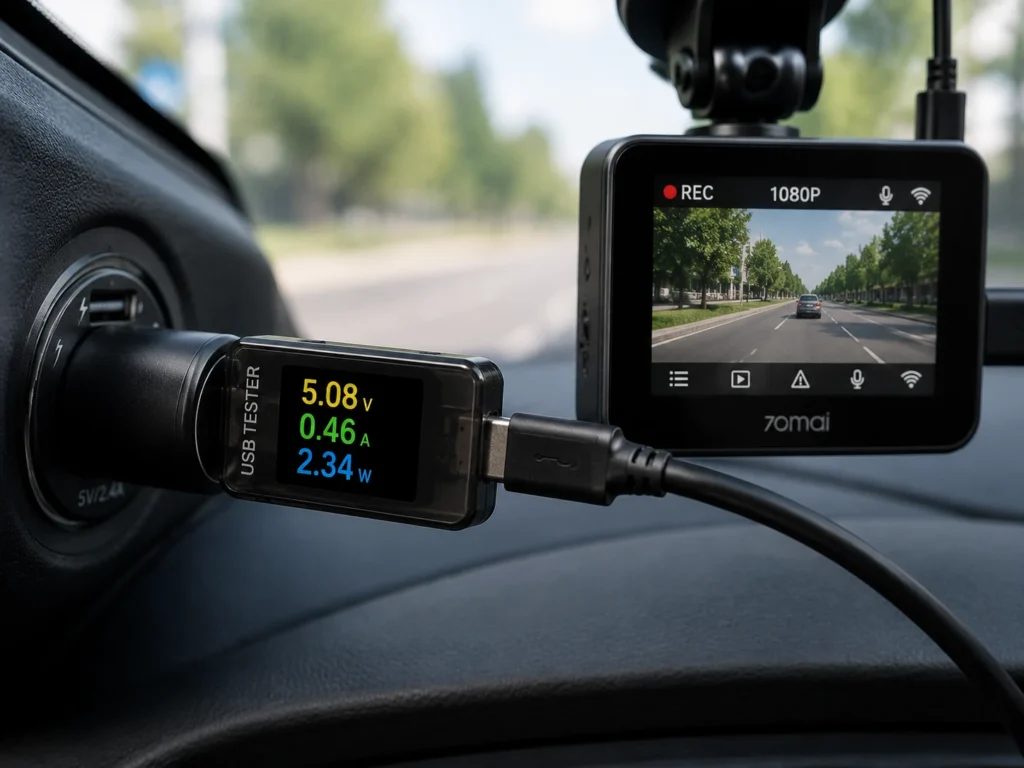

Измерение с помощью USB-тестера

Если регистратор питается через USB, проще всего использовать USB-тестер. Его достаточно установить между адаптером питания и кабелем регистратора. Прибор сразу покажет:

напряжение;
ток;
мощность;
иногда — накопленную емкость.

Этот способ не требует разрезать кабель и полностью безопасен для устройства.

Важно: не подключайте мультиметр параллельно нагрузке в режиме измерения тока. Это равносильно короткому замыканию и может вывести прибор из строя. Только последовательно, в разрыв цепи.

Амперметр всегда включается последовательно, потому что через него должен проходить весь ток, потребляемый устройством.

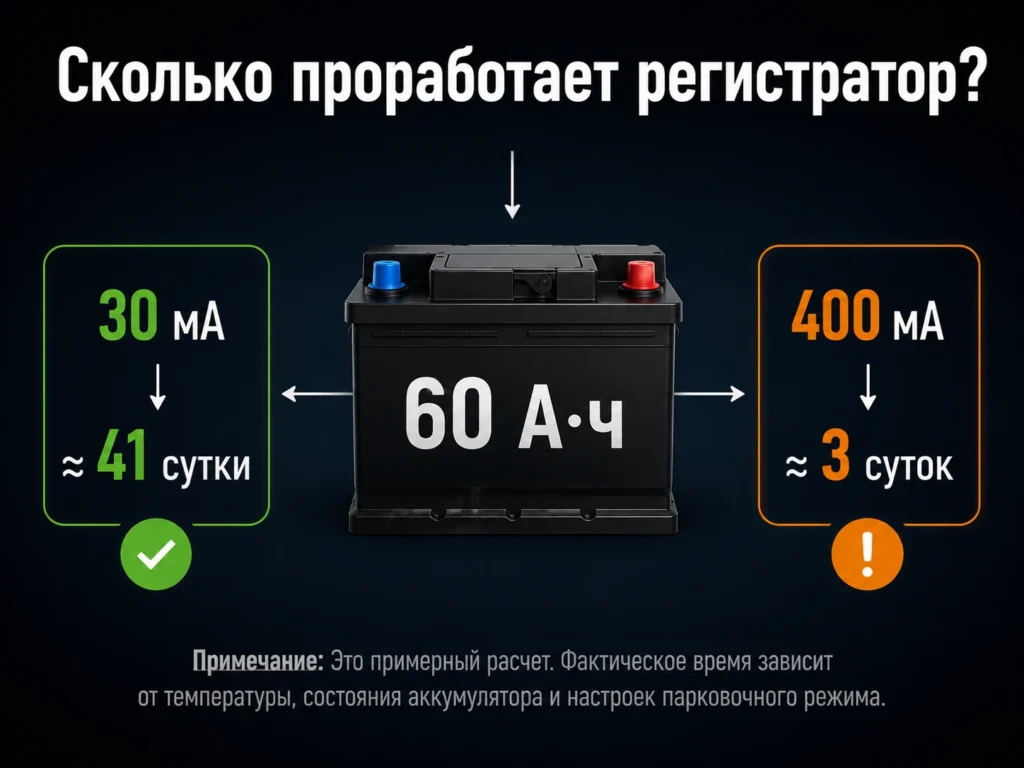

Как рассчитать время работы в парковочном режиме

Когда ток потребления измерен, можно легко рассчитать, сколько проработает регистратор до отключения.

Формула проста: время работы в часах равно ёмкости аккумулятора в ампер-часах, умноженной на 0,5 и разделённой на ток потребления в амперах. Для упрощенного расчета часто принимают, что желательно использовать не более 50 % емкости аккумулятора. Фактическое допустимое значение зависит от состояния АКБ, температуры воздуха и минимального напряжения, необходимого для уверенного запуска двигателя.

Пример: аккумулятор ёмкостью 60 Ач, ток потребления регистратора в режиме ожидания удара — 30 мА (0,03 А). Расчёт: 60 × 0,5 / 0,03 = 1000 часов, то есть около 41 суток. На практике время будет меньше из-за срабатываний датчика удара, температуры и возраста аккумулятора.

Если вы используете режим timelapse с потреблением 400 мА (0,4 А), время работы сократится до 75 часов, то есть примерно трёх суток. Именно поэтому для длительных стоянок так важен режим с низким энергопотреблением.

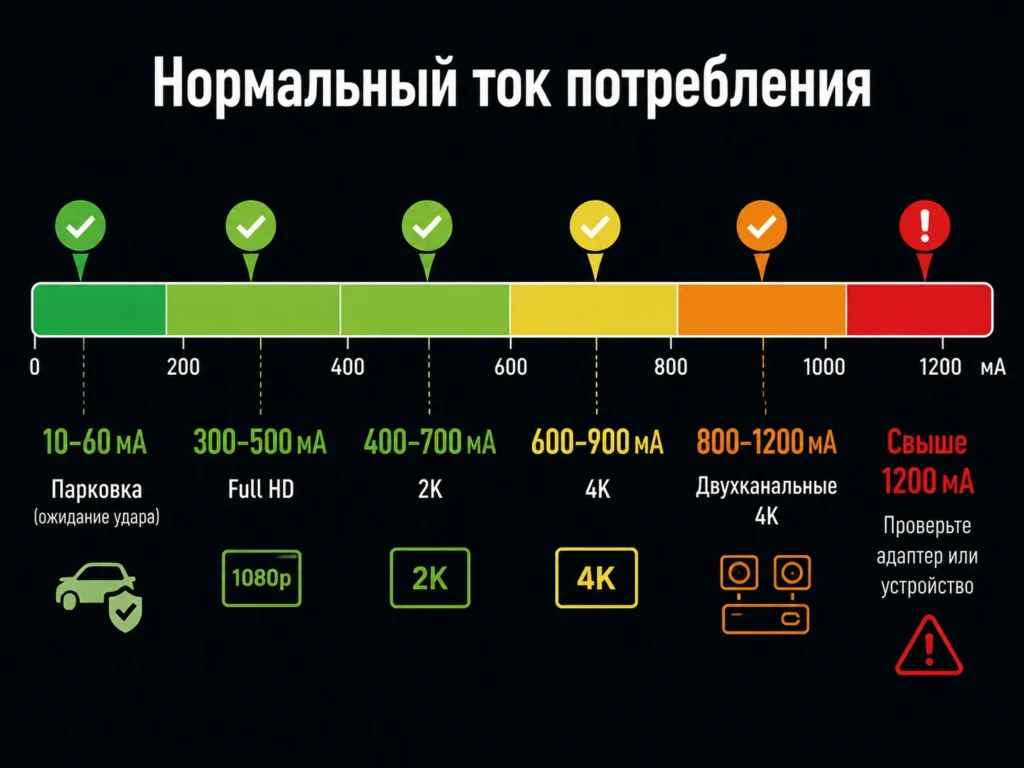

Нормы потребления для разных типов регистраторов

Тип регистратора	Ток при записи	Парковочный режим	Влияние на АКБ
Full HD	300–500 мА	10–30 мА	Низкое
2K	400–700 мА	15–40 мА	Среднее
4K	600–900 мА	20–50 мА	Повышенное
2K, двухканальный	500–800 мА	20–50 мА	Повышенное
4K, двухканальный	800–1200 мА	30–60 мА	Высокое

Если ваш регистратор потребляет значительно больше — например, Full HD потребляет 800 мА в режиме записи, — это повод проверить адаптер питания или обратиться в сервисный центр. Возможна неисправность.

От чего зависит ток потребления

Даже одинаковые модели могут показывать разный результат. На потребление влияют:

яркость дисплея;
включенный Wi-Fi;
GPS-модуль;
запись звука;
разрешение видео;
HDR/WDR;
работа второй камеры;
температура окружающей среды;
состояние аккумулятора регистратора (если он есть).

Если измеренный ток оказался слишком высоким

Если потребление значительно превышает норму:

проверьте адаптер питания;
отключите Wi-Fi и GPS;
уменьшите яркость дисплея;
обновите прошивку регистратора;
попробуйте другой кабель питания;
измерьте ток повторно.

Если ситуация не изменилась, возможна неисправность устройства.

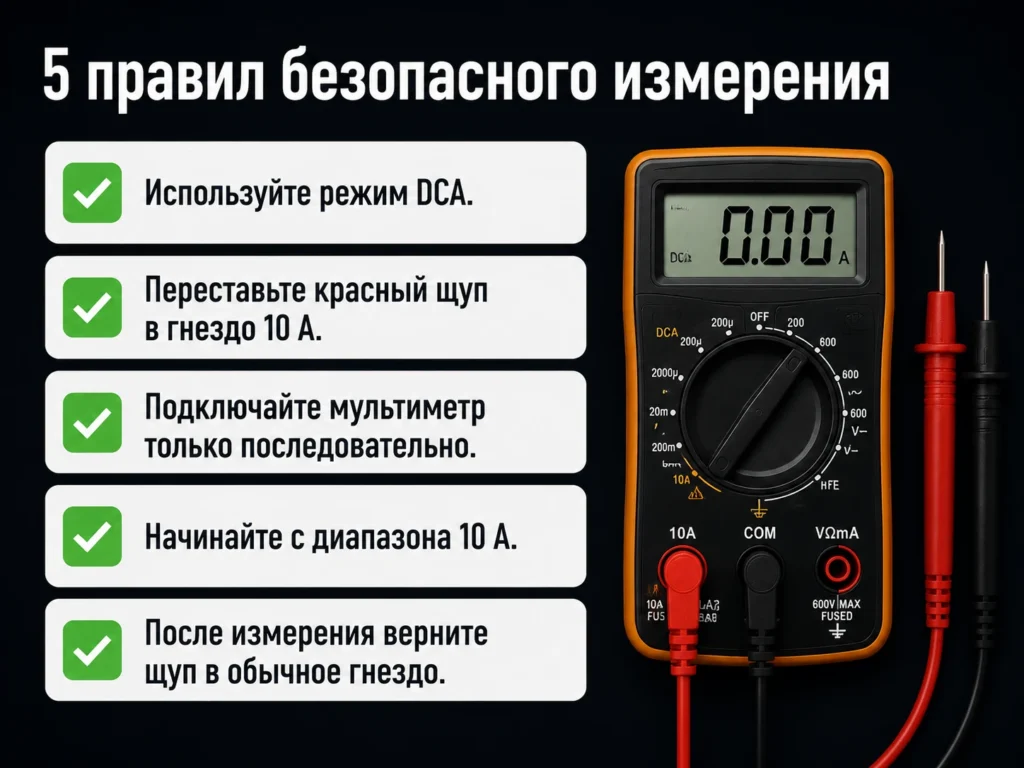

Типичные ошибки

Самые частые:

измерение параллельно нагрузке;
щуп остается в гнезде 10A после измерения;
выбор режима напряжения вместо тока;
использование диапазона mA при большом токе;
плохой контакт проводов.

FAQ

Какой ток считается нормальным?

Для большинства современных моделей нормальным считается 300–700 мА при записи и 10–60 мА в режиме ожидания удара.

Почему мультиметр показывает ноль?

Возможные причины:

перегорел предохранитель мультиметра;
выбран неправильный диапазон;
щуп подключен не в гнездо 10A;
цепь подключена неправильно.

Можно ли измерить ток без разрезания кабеля?

Да. Проще всего использовать USB-тестер, который подключается между адаптером питания и регистратором.

Итог

Измерение тока потребления видеорегистратора — несложная процедура, которая даёт ценную информацию для правильной организации питания. С помощью мультиметра и самодельного измерительного кабеля вы можете узнать реальное потребление во всех режимах, а затем рассчитать, насколько хватит аккумулятора в парковочном режиме.

Это поможет избежать неприятной ситуации, когда утром после ночной стоянки машина не заводится.
