Вступление
CMOS — одно из самых часто встречающихся обозначений в характеристиках видеорегистраторов. Рядом с ним можно увидеть названия конкретных сенсоров: Sony STARVIS IMX307, IMX335, IMX415, IMX662, IMX675 или IMX678.
Но сама надпись CMOS ещё ничего не говорит о качестве съёмки. Это не рейтинг и не характеристика уровня камеры, а технология построения светочувствительного сенсора.
При выборе видеорегистратора гораздо важнее знать, какая именно матрица установлена, какого она размера, какого поколения, сколько в ней пикселей и как она работает вместе с объективом и процессором. Разбираемся, что такое CMOS-матрица, чем она отличается от старых CCD-сенсоров и какие параметры действительно важны владельцу регистратора.
Что такое CMOS-матрица
CMOS (Complementary Metal-Oxide-Semiconductor) — архитектура полупроводникового сенсора, преобразующего свет в электрический сигнал.
Внутри матрицы находится множество светочувствительных пикселей. Каждый из них содержит фотодиод, который реагирует на попавший свет, и электронные схемы, необходимые для считывания сигнала. Далее информация передаётся в процессор изображения (ISP), который превращает исходные данные сенсора в готовое видео.
Упрощённо процесс выглядит так:
свет → объектив → фотодиоды CMOS → считывание сигнала → ISP → обработка изображения → видеофайл
Именно поэтому матрица — только одна часть системы. Даже дорогой сенсор не гарантирует отличной картинки, если у регистратора слабый объектив, плохая настройка экспозиции или недостаточно мощный процессор обработки изображения.
Почему CMOS называется именно так
Название CMOS связано не с тем, что внутри находится какой-то особый «CMOS-материал», а с технологией изготовления электронных схем на полупроводниковом кристалле.
Для пользователя гораздо важнее другое: современная CMOS-архитектура позволяет сделать сенсор быстрым, компактным и энергоэффективным, а также интегрировать в него сложную электронику для считывания и обработки сигнала.

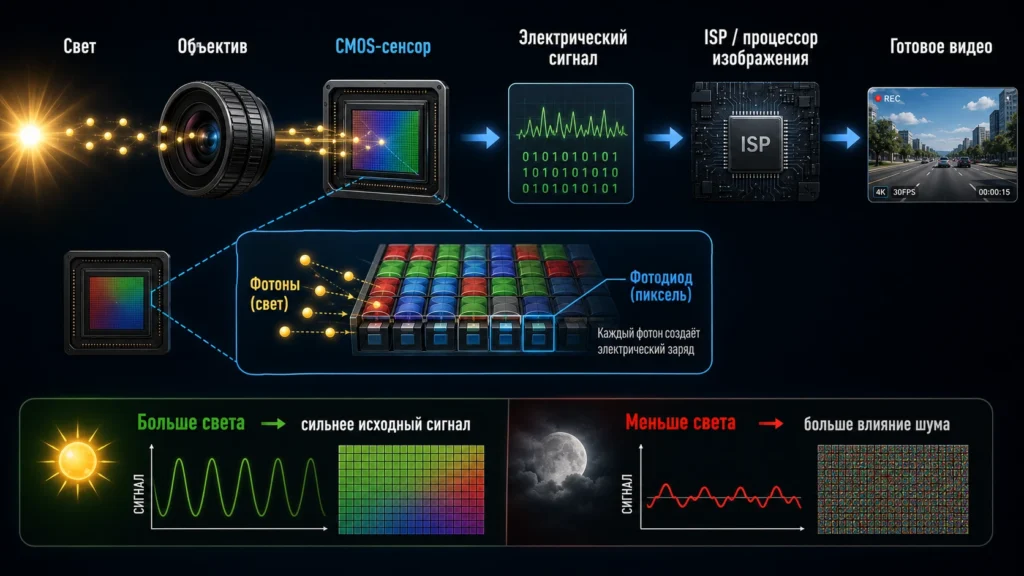

Как CMOS превращает свет в изображение
Каждый пиксель матрицы содержит фотодиод. Когда на него попадают фотоны, возникает электрический заряд, величина которого зависит от количества света.
Упрощённо:
больше света → сильнее сигнал
меньше света → слабее сигнал
При недостаточном освещении сигнал становится слабым и теряется на фоне электронного шума. Поэтому ночная съёмка является одним из самых сложных испытаний для матрицы.
После считывания сигнал поступает в процессор изображения. Он выполняет целый комплекс операций:
- преобразует данные сенсора;
- корректирует экспозицию;
- обрабатывает цвет;
- подавляет шум;
- объединяет данные для HDR;
- повышает резкость;
- формирует готовый видеопоток.
Поэтому два регистратора с одной и той же CMOS-матрицей могут снимать заметно по-разному.
CMOS и CCD: в чём разница
До массового распространения CMOS в цифровых камерах широко применялись CCD-сенсоры (Charge-Coupled Device).
В CCD заряд от пикселей передаётся по структуре сенсора к схемам считывания, тогда как в CMOS схемы считывания интегрированы непосредственно в архитектуру самого сенсора.
У CMOS это позволило реализовать более гибкое и быстрое считывание, снизить энергопотребление и упростить интеграцию сенсора с другой электроникой.
Исторически CCD действительно имели преимущества в некоторых характеристиках изображения, включая низкий уровень шума и равномерность сигнала. Но развитие CMOS — особенно улучшение конструкции пикселей, переход на BSI и совершенствование схем считывания — постепенно сократило этот разрыв.
Сегодня CMOS практически полностью доминирует в массовых цифровых камерах и видеорегистраторах.
Для владельца регистратора сравнение с CCD уже практически не имеет практического значения: при покупке современного устройства выбирать между CMOS и CCD не приходится.

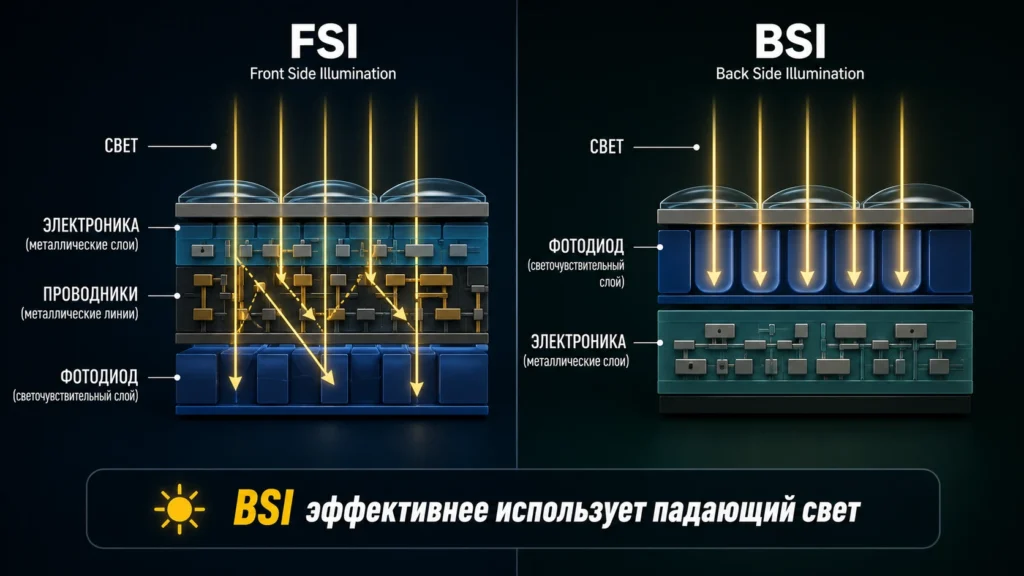

FSI и BSI: почему расположение слоёв имеет значение
CMOS-сенсоры могут использовать разные конструкции светочувствительной части.
FSI — фронтальная засветка
В сенсорах с FSI (Front-Side Illumination) свет проходит через слои проводников и другой электроники перед тем, как попасть к фотодиоду.
Часть света при этом может теряться.
Для современных камер это уже не единственный и далеко не самый эффективный вариант, особенно при ограниченном количестве света.
BSI — обратная засветка
В BSI (Back-Side Illumination) конструкция сенсора перевёрнута таким образом, чтобы светочувствительный слой оказался ближе к поверхности, через которую поступает свет.
В результате фотонам проще достигать фотодиодов.
Это позволяет повысить эффективность использования света и особенно полезно при слабом освещении.
Именно поэтому BSI широко используется в современных сенсорах для смартфонов, камер и видеорегистраторов.
Важный момент
BSI не является отдельным «типом камеры» и не гарантирует автоматически отличной ночной картинки.
Это архитектурное решение, которое даёт сенсору хорошие возможности, но конечный результат зависит также от размера сенсора, размера пикселей, объектива, процессора и настроек камеры.
Что такое Sony STARVIS и STARVIS 2
В характеристиках видеорегистраторов часто встречается название Sony STARVIS.
Это не синоним слова CMOS.
CMOS — архитектура сенсора.
STARVIS — технология и семейство сенсоров Sony, ориентированное в том числе на высокую чувствительность при слабом освещении.
STARVIS использует BSI-архитектуру и предназначен для получения качественного изображения в условиях недостаточной освещённости.
STARVIS 2
STARVIS 2 — следующее поколение технологии Sony STARVIS.
Одно из важных направлений развития — повышение эффективности работы сенсора при сложном освещении и совершенствование HDR.
В совместимых сенсорах используется технология Dual Speed Streaming, позволяющая получать данные с разными режимами считывания для расширения возможностей HDR. В результате сенсор способен лучше справляться с очень яркими и очень тёмными участками одновременно.
Это особенно важно для видеорегистратора:
- ночью рядом с фарами встречных автомобилей;
- днём при выезде из тёмного тоннеля;
- при ярком солнце;
- при съёмке против солнца.
Однако наличие STARVIS 2 само по себе не гарантирует идеальной картинки. Многое зависит от того, как производитель настроил сенсор и какой объектив использовал.
Почему размер матрицы важнее, чем кажется
При выборе регистратора многие смотрят только на разрешение:
2K, 4K, 5 Мп, 8 Мп.
Но не менее важен физический размер сенсора.
В характеристиках можно встретить обозначения:
- 1/2.8″;
- 1/2.9″;
- 1/1.8″;
- 1/1.5″;
- 1/1.3″.
Эти значения не являются прямым измерением диагонали в дюймах — это историческая система обозначения размеров сенсоров.
При прочих равных более крупный сенсор способен собрать больше света. Это особенно полезно ночью.
Поэтому условная связка:
большая матрица + разумное разрешение + хороший объектив
может оказаться полезнее, чем:
маленькая матрица + очень большое количество мегапикселей.
Но сравнивать сенсоры только по размеру тоже нельзя — важны их поколение, архитектура пикселя и особенности обработки изображения.

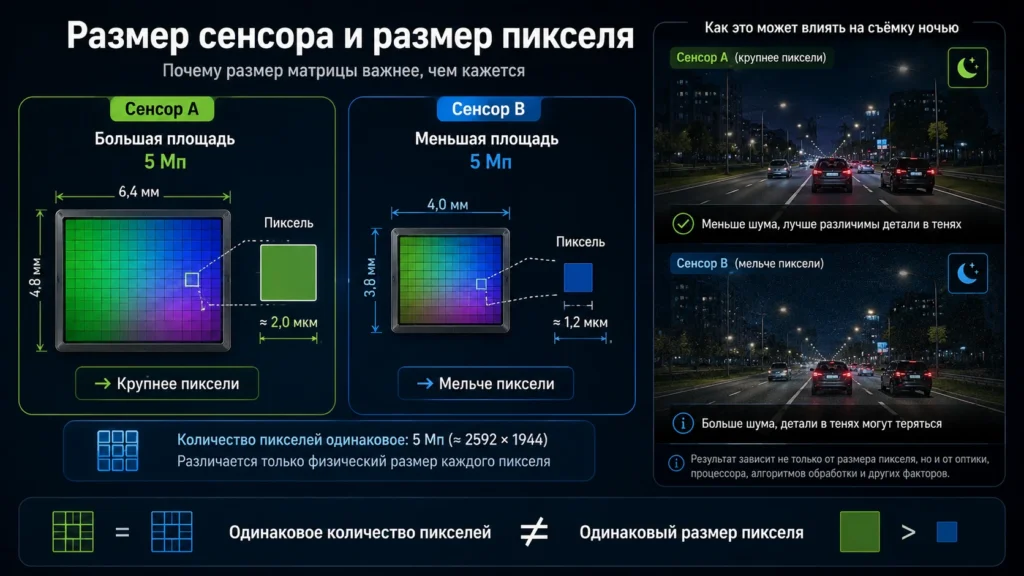

Размер пикселя и ночная съёмка
Физический размер отдельного пикселя также влияет на возможности сенсора.
Если на сенсоре одинакового размера разместить больше пикселей, каждый пиксель становится меньше.
Например, условно:
8 Мп на большом сенсоре
и
8 Мп на маленьком сенсоре
— это не одно и то же.
При одинаковых остальных условиях более крупный пиксель способен собрать больше света за время экспозиции.
Но современные технологии позволяют компенсировать уменьшение пикселей улучшением квантовой эффективности, схем считывания и обработки сигнала. Поэтому размер пикселя полезно учитывать, но делать вывод о качестве только по нему нельзя.

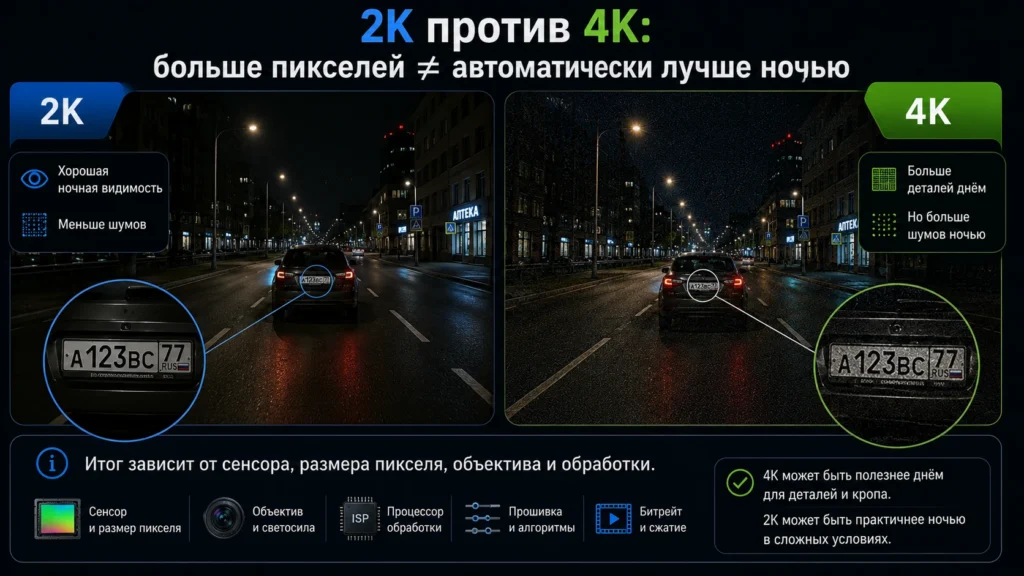

Почему большое разрешение не всегда означает лучшую ночную съёмку
Это один из самых важных моментов при выборе видеорегистратора.
Переход с 2K на 4K действительно позволяет получить больше деталей днём. Но увеличение разрешения означает и большее количество пикселей.
Если производитель просто увеличил число пикселей без соответствующего увеличения размера сенсора и улучшения его чувствительности, ночная съёмка может оказаться не такой впечатляющей, как ожидает покупатель.
Кроме того, на результат влияют:
- светосила объектива;
- качество линз;
- выдержка;
- алгоритмы шумоподавления;
- HDR;
- битрейт;
- настройки экспозиции;
- процессор обработки изображения.
Поэтому 4K не является гарантией лучшей ночной записи.
Rolling shutter: важная особенность CMOS
Большинство CMOS-сенсоров в видеорегистраторах используют построчное считывание — rolling shutter.
Это означает, что изображение всей матрицы считывается не абсолютно одновременно, а строка за строкой.
При неподвижной сцене это практически незаметно.
Но при быстром движении могут появляться геометрические искажения:
- вертикальные объекты немного наклоняются;
- быстро движущиеся автомобили могут выглядеть деформированными;
- при сильной тряске изображение может дополнительно искажаться.
Для видеорегистратора это важно, поскольку камера постоянно находится в движении.
Существуют CMOS-сенсоры с global shutter, которые считывают весь кадр одновременно. Они лучше подходят для задач, где критична точная фиксация быстро движущихся объектов, но в массовых автомобильных регистраторах это не является стандартом.
Популярные CMOS-сенсоры в видеорегистраторах
Конкретные модели сенсоров постоянно обновляются, поэтому не стоит воспринимать приведённый список как рейтинг.
Sony IMX307
2 Мп BSI-сенсор семейства STARVIS.
Его сильная сторона — хорошая чувствительность при недостаточном освещении при относительно невысоком разрешении.
Подходит для Full HD-регистраторов, где приоритетом является приемлемая ночная съёмка, а не максимальная детализация.
Sony IMX335
5 Мп BSI CMOS-сенсор, широко использовавшийся в 2K-регистраторах.
Он стал популярным благодаря удачному сочетанию разрешения и чувствительности.
При хорошем объективе способен обеспечить достаточно детализированную дневную запись и достойную ночную съёмку.
Sony IMX415
8 Мп BSI CMOS-сенсор, часто используемый для 4K-видеорегистраторов.
Главное преимущество — высокая детализация изображения.
Однако само по себе наличие IMX415 не гарантирует выдающуюся ночную съёмку: здесь особенно важны объектив, размер сенсора, настройки экспозиции и обработка изображения.
Sony IMX662
2 Мп сенсор семейства STARVIS 2.
Его основная сильная сторона — высокая чувствительность и улучшенные возможности HDR при сложном освещении.
Небольшое количество пикселей не означает плохое качество: для ночной съёмки такое разрешение может быть вполне разумным компромиссом.
Sony IMX675
5 Мп сенсор семейства STARVIS 2.
Предназначен для получения хорошей детализации при сохранении высокой чувствительности и расширенных возможностей HDR.
Поэтому он интересен именно для видеорегистраторов, где одновременно важны дневная детализация и ночная съёмка.
Sony IMX678
8 Мп сенсор семейства STARVIS 2, ориентированный на применение в камерах с высоким разрешением, включая 4K.
Он сочетает высокую детализацию с современными технологиями работы при слабом освещении и HDR.
Однако качество конкретного регистратора с IMX678 всё равно определяется всей системой камеры, а не одной матрицей.
| Сенсор | Разрешение | Главное назначение |
|---|---|---|
| IMX307 | 2 Мп | Full HD, чувствительность |
| IMX335 | 5 Мп | 2K, баланс |
| IMX415 | 8 Мп | 4K, детализация |
| IMX662 | 2 Мп | STARVIS 2, ночная съёмка |
| IMX675 | 5 Мп | STARVIS 2, 2K |
| IMX678 | 8 Мп | STARVIS 2, 4K |

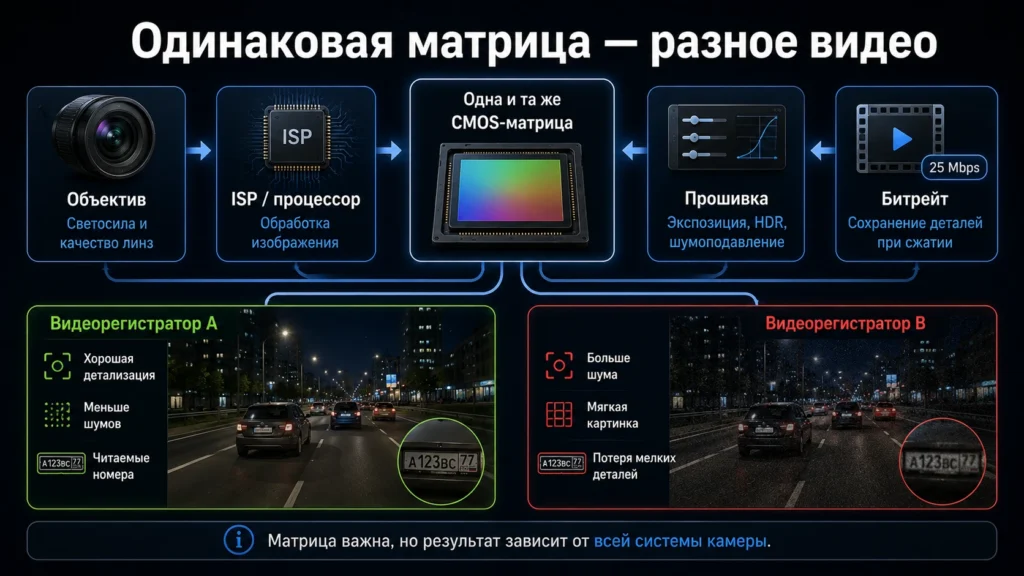

Почему одна и та же матрица может снимать по-разному
Предположим, два видеорегистратора используют одинаковый сенсор Sony.
Это ещё не означает, что они будут выдавать одинаковое видео.
На результат влияют:
Объектив
Светосильный объектив пропускает больше света на матрицу.
Некачественные линзы могут ухудшить резкость, контраст и детализацию по краям кадра.
Процессор изображения
ISP отвечает за обработку исходного сигнала сенсора.
Он влияет на:
- шумоподавление;
- HDR;
- цветопередачу;
- резкость;
- экспозицию;
- работу с пересветами.
Прошивка
Алгоритмы производителя определяют, как именно камера обрабатывает полученные данные.
Битрейт
Даже хорошая исходная картинка может потерять детали после сильного сжатия видео.
Настройки HDR
Слишком агрессивная обработка HDR может привести к артефактам или неестественному изображению.
Поэтому смотреть только на название матрицы при покупке регистратора — ошибка.
На что смотреть при выборе видеорегистратора
Если вы выбираете устройство для себя, проверяйте не одну характеристику, а всю связку:
матрица → размер сенсора → объектив → процессор → разрешение → HDR → битрейт → реальные примеры видео.
Особенно полезно посмотреть реальные записи:
- днём в движении;
- ночью на освещённой дороге;
- на неосвещённой трассе;
- при встречном свете фар;
- против солнца;
- в дождь.
Именно реальные примеры позволяют понять, насколько хорошо конкретный регистратор реализует возможности установленной матрицы.
Что важнее мегапикселей
Не стоит автоматически выбирать модель с максимальным разрешением.
Для регистратора важнее баланс:
достаточная детализация + высокая чувствительность + хороший объектив + грамотная обработка изображения.
Иногда качественный 2K-сенсор способен дать более полезную ночную запись, чем недорогой 4K-сенсор с маленьким размером пикселя и слабой оптикой.
Часто задаваемые вопросы
Что такое CMOS в видеорегистраторе?
CMOS — архитектура светочувствительного сенсора, который преобразует свет, попадающий через объектив, в электрический сигнал для формирования изображения. В современных видеорегистраторах CMOS является стандартной технологией.
Чем CMOS отличается от CCD?
CMOS и CCD используют разные принципы считывания сигнала с фоточувствительных элементов. CMOS позволяет компактнее интегрировать схемы считывания, быстрее получать данные и эффективнее управлять энергопотреблением. Сегодня именно CMOS практически полностью используется в автомобильных видеорегистраторах.
Какая CMOS-матрица лучше для видеорегистратора?
Нельзя назвать одну универсально лучшую матрицу. Для выбора нужно учитывать модель сенсора, его размер, разрешение, чувствительность, HDR, объектив и процессор. Для ночной съёмки особенно интересны современные сенсоры с высокой чувствительностью и расширенными возможностями HDR.
Что лучше — Sony STARVIS или STARVIS 2?
STARVIS 2 — более новое поколение технологии Sony STARVIS. Оно предлагает улучшения в чувствительности и работе с HDR, но конкретный результат зависит от реализации в самом видеорегистраторе. Наличие STARVIS 2 само по себе не гарантирует лучшую картинку.
Чем BSI CMOS отличается от обычной CMOS?
BSI — это архитектура сенсора, при которой светочувствительный слой расположен таким образом, чтобы свет эффективнее достигал фотодиодов. Это особенно полезно при слабом освещении. При этом BSI-сенсор также является CMOS.
Важен ли размер матрицы?
Да. При прочих равных более крупный сенсор способен собрать больше света. Однако сравнивать регистраторы только по размеру матрицы нельзя: важны также её конструкция, количество пикселей, объектив и обработка изображения.
Правда ли, что 4K всегда снимает лучше 2K?
Нет. 4K обеспечивает потенциально более высокую детализацию, особенно днём, но качество ночной записи зависит не только от разрешения. Сенсор, объектив, светосила, HDR, процессор и алгоритмы шумоподавления могут оказаться важнее самого количества пикселей.
Почему два регистратора с одинаковой матрицей снимают по-разному?
Потому что матрица — только один компонент системы. На результат влияют объектив, процессор изображения, прошивка, настройки экспозиции, HDR и битрейт записи.
Что важнее: матрица или объектив?
Они работают в связке. Хорошая матрица не сможет реализовать свой потенциал через слабый объектив, который пропускает мало света или плохо разрешает детали. Поэтому при выборе регистратора нужно оценивать всю систему камеры целиком.
Что такое rolling shutter?
Rolling shutter — построчное считывание изображения с сенсора. Из-за этого при быстром движении или сильной вибрации геометрия объектов может немного искажаться. Такой принцип считывания широко используется в CMOS-сенсорах.
Стоит ли выбирать регистратор только по модели матрицы?
Нет. Название сенсора полезно знать, но оно не заменяет просмотр реальных видеозаписей. Один и тот же сенсор может использоваться в устройствах с совершенно разными объективами, процессорами и настройками изображения.
Итог
CMOS — это не показатель качества видеорегистратора, а технология построения его светочувствительного сенсора. Сегодня практически все современные автомобильные регистраторы используют CMOS, поэтому сама надпись «CMOS» на коробке не помогает сравнить модели.
При выборе гораздо важнее конкретная модель сенсора, его физический размер, разрешение, архитектура BSI, возможности HDR и чувствительность. Но даже хороший сенсор не гарантирует отличной картинки без качественного объектива и грамотной обработки изображения.
Поэтому не стоит выбирать регистратор по принципу «больше мегапикселей — лучше» или «STARVIS 2 — значит снимает идеально». Для владельца автомобиля важнее посмотреть реальные записи днём и ночью и оценить всю систему целиком.
Если нужна хорошая фиксация номерных знаков, ориентируйтесь не только на разрешение, но и на то, насколько хорошо конкретный регистратор сохраняет мелкие детали в движении, ночью и при встречном освещении.
